Produktdetails:
|
Name: | PLC-gesteuerte Doppelprofil-Dachplatten-Rollformmaschine für die Produktion | Farbe der Maschine: | auf Anfrage |
---|---|---|---|
Zahlungs-Art: | T/T LC | Geschwindigkeit: | 8-12m/min |
Material für Walzen: | 45#steel | Werkstoff der Welle: | 45#steel |
Macht: | 8.5 kW | ||
Hervorheben: | Überdachung Blatt Maschine,Blechtafeldachrolle |

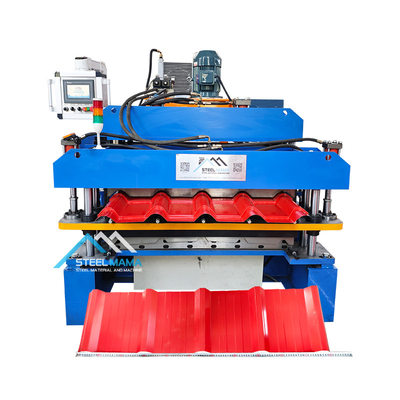

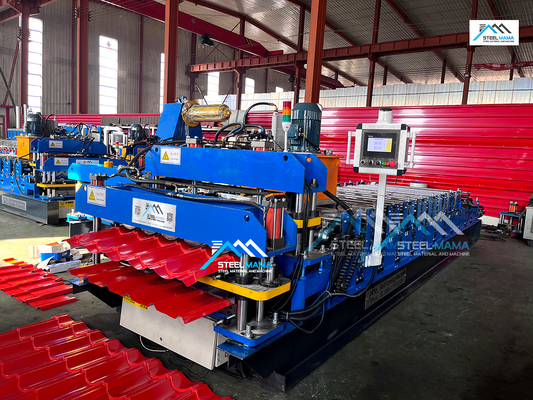

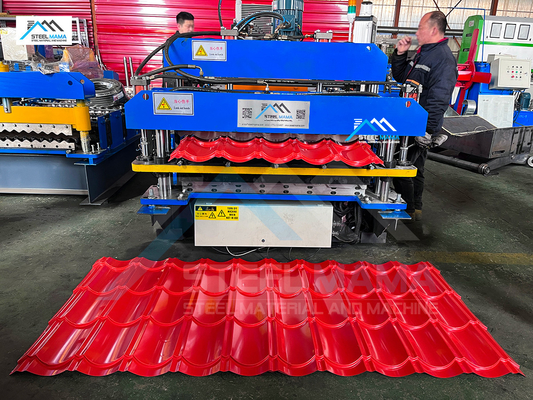

PLC-gesteuerte Doppelprofil-Dachplatten-Rollformmaschine für die Produktion
Verschiedene Dachplattenformmaschinen können nach den Profilzeichnungen und Anforderungen des Kunden verschiedene Formen von Stahldachwandblechen herstellen.Wandbleche sind neue Baumaterialien mit verschiedenen Dicken und FarbenDie fertigen Produkte werden als Dach und Wände von Turnhallen, Flughäfen, Theatern, Fabriken, Lagerhallen, Garagen, Ausstellungszentren usw. verwendet.
Hauptparameter
Name | Modell/Name | Anzahl | Technische Bezeichnung |
1. Decoiler-System | Automatischer Arm-Decoiler (mit Ultraschallsteuerung) | 1 Satz | Arm-Typ, hydraulische Ausdehnung, elektrischer Motor aktiv das Blatt freisetzen, mit Spulenwagen und Pressen Arm. |
2. Hauptformsystem | Vorschereinrichtung | 1 Satz |
1.Wollermaterial: Stahl Nr. 45 mit Oberflächenfarbe aus hartem Chrom. 2Material der Walzwelle: Nein.45 3. Typ der inneren Tragkonstruktion der Walze: Führungspfeiler 4.Zykloidal-Stift-Schleuderschleuder-Motorantrieb, die vor-/rückwärts getriebenen Walzen mit Kettenantrieb, Teil der oberen/unteren Walzen mit Zahnradantrieb 5.Schneidblattmaterial Cr12 abgeschwächt 6.Das Werkstoffmaterial für die Verformung wird mit Nitridbehandlung aus Stahl der Klasse 45 hergestellt. |
Anlage zur Fütterungsanleitung | 1 Satz | ||
Vorrichtung zur Filmbedeckung | 1 Satz | ||
Rollenformsystem | 1 Satz | ||
Drucksystem | Zweier | ||
Nachschnittvorrichtung | 1 Satz | ||
Vollständige Sicherheitsabdeckung | 1 Satz | ||
3. Ausgangssystem | Unterstützungstabelle | Zweier | mit einer Breite von nicht mehr als 15 mm |
4. Hydraulisches System | 1 Satz | Getrennte Hydraulikstation für die Hauptmaschine und den Entwickler. | |
5. Elektrische Steuerung | 1 Satz |
1. PLC-Steuerung, Encoder automatisches Schneiden in der Länge 2. Betriebsstadium: Touchscreen + Taste 3. Wechselstromfrequenz zur Drehzahlregelung |
Einzelheiten
Schleifmaschine
5T-Hand-Entwickler
Merkmale: Mandel und Keller sind die beiden Bestandteile des Entwicklers, der Mandel schrumpft und dehnt sich manuell durch mechanische Vorrichtung aus, nachdem die Spule an den Mandel befestigt wurde,Dann legen Sie die Spirale mit Mandrel zusammen zum Keller.
Leistung: Keine;
Leistung des Öffnens und Schließens von Segmenten: mechanisch;
Drehleistung des Segments: Zug durch Formsystem;
Anzahl der Segmente: 4 Stück;
Bereich der Segmenterweiterung: 460 ~ 520 mm;
Höhe der Mitte des Mandel: 0,65 m;
Zuführgeschwindigkeit: abhängig von der Drehzahl der Rollenformmaschine;

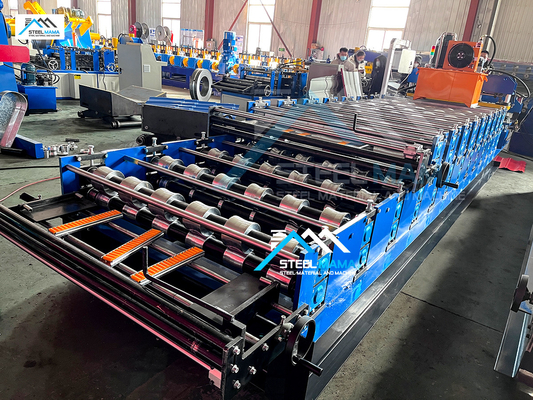

Rollenformmaschine
Rollen: Entwurf von leitenden Ingenieuren mit Auto-CAD-Software, hergestellt mit hochwertigem Stahl von 45 °C durch CNC-Werkzeugmaschinen und mit hartem Chrom beschichtet;
Schacht: aus hochwertigem Stahl von 45* durch CNC-Werkzeugmaschinen gefertigt;
Stützrahmen: Stahltafel zur Führung des Lagersockels der Formstation;
Zahl der Rollstationen: bis zu 18 Gruppen
Material für Walzen: hochwertiger 45# Stahl, poliert und mit Chrom HRC55-60° beschichtet
Material für die Welle: hochwertiger 45° Stahl, poliert und mit Chrom HRC5560° beschichtet
Durchmesser der Welle: 70 mm
Größe des Rahmens:14 mm
Unteren Rahmen: 36# H-Abschnitt Stahl
Schneidvorrichtung
Funktion: Die Schneidfunktion wird durch PLC gesteuert. Die Hauptmaschine stoppt automatisch und das Schneiden erfolgt. Nach dem Schneiden startet die Hauptmaschine automatisch.
Stromversorgung: Hydraulikstation;
Rahmen: Schweißstahlrahmen;
Schlagschalter: berührungsloser photoelektrischer Schalter;
Schneiden nach dem Formen: Schneiden Sie das Blatt nach dem Formen der Rollen auf die gewünschte Länge;
Längenmessung: automatische Längenmessung.
Hydraulisches System
Hydraulikstation
Nach dem Füllen des Hydrauliköls in den Hydraulikölbehälter treibt die Pumpe die Schneidmaschine an, um mit dem Schneiden zu beginnen.
Ausrüstung: Das System umfasst einen Satz hydraulischer Tank, eine Hydraulikölpumpe, zwei Hydraulikrohre und zwei Elektromagnetikventile.
Es wurden hochwertige Hydraulik-Systemkomponenten angenommen, um die Stabilität und Lebensdauer zu gewährleisten und Leckagen zu vermeiden.
Die erste Energieversorgung erfolgt durch einen geschlossenen Ölbehälter, der ohne Abschneiden ausgeschaltet wird, wodurch Energie gespart wird.
Elektrische Steuerung
Automatische Längenmessung: ein Längenmesswerkzeug, das leicht auf die Oberfläche der Stahlbleche gedrückt wird;Das Tolling wird mit der Bewegungsgeschwindigkeit des Stahlblechs rollen und dann seine Länge messen.Die Längenunsicherheit kann leicht korrigiert werden.
Automatische Mengenmessung;
PLC wird verwendet, um die Länge und Menge zu steuern.
Bedienfeld: Knopfschalter, LED-Displaylänge und Menge;
Längeneinheit: Millimeter;
Motor-Überlastung, System-Überstrom, Kurzschlussschutzfunktion;
Anzeige der Gesamtlänge und der Gesamtmenge.
Prozessfluss
