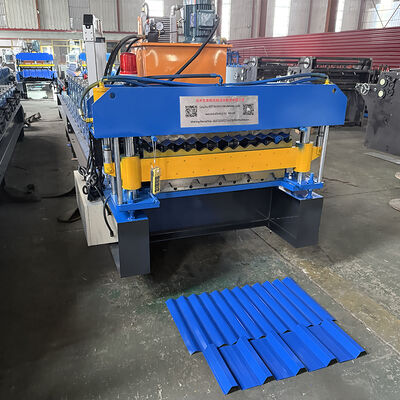

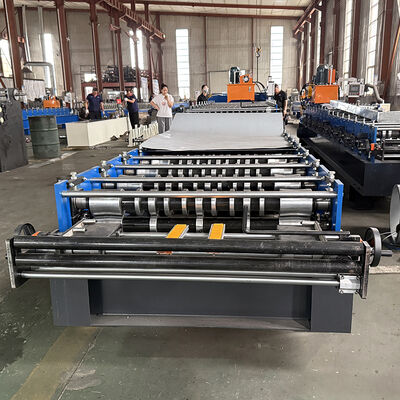

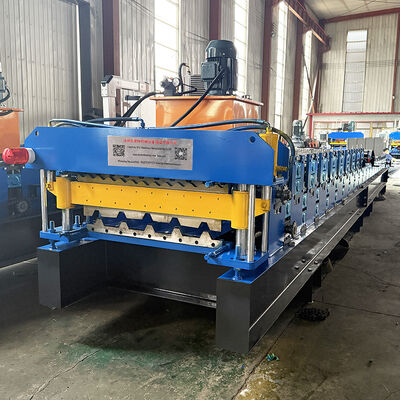

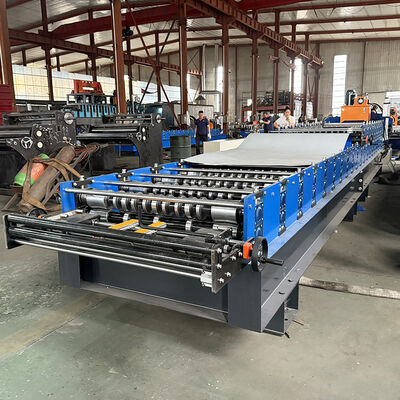

Südafrika & Simbabwe Beliebte Stahlprofil Hochrippen- & Wellblech-Doppelschicht-Dachblech-Rollformmaschine

5T manueller Abwickler

Merkmale: Dorn und Basis sind die beiden Komponenten des Abwicklers, der Dorn wird manuell durch eine mechanische Vorrichtung ein- und ausgefahren. Nachdem die Coil auf den Dorn fixiert wurde, wird die Coil mit dem Dorn zusammen auf die Basis gestellt.

Leistung: Keine;

Leistung des Öffnens und Schließens der Segmente: Mechanisch;

Leistung der Rotation des Segments: Ziehen durch das Formsystem;

Anzahl der Segmente: 4 Stück;

Bereich der Segmenterweiterung: 460 ~ 520 mm;

Höhe der Mitte des Dorns: 0,65 m;

Zuführgeschwindigkeit: Abhängig von der Geschwindigkeit der Rollformmaschine;

Rollen: Entworfen von erfahrenen Ingenieuren mit Auto-Cad-Software, hergestellt aus 45# hochfestem Stahl mit CNC-Werkzeugmaschinen und beschichtet mit Hartchrom;

Welle: Hergestellt aus 45# hochfestem Stahl mit CNC-Werkzeugmaschinen;

Tragrahmen: Stahlwand zur Führung des Lagerbodens der Formstation;

Anzahl der Rollenstationen: bis zu 18 Gruppen
Material für Rollen: Hochwertiger 45# Stahl, poliert und mit Chrom HRC55-60° beschichtet
Material für die Welle: Hochwertiger 45# Stahl, poliert und mit Chrom HRC55-60° beschichtet

Durchmesser der Welle: 70 mm

Dicke der Rahmenplatte: 14 mm

Unterer Rahmen: 36# H-Trägerstahl

Funktion: Schneidvorgang wird von der SPS gesteuert. Die Hauptmaschine stoppt automatisch und der Schnitt erfolgt. Nach dem Schnitt startet die Hauptmaschine automatisch.

Stromversorgung: Hydraulikstation;

Rahmen: Geschweißter Stahlrahmen;

Hubschalter: Berührungsloser Lichtschalter;

Schneiden nach dem Formen: Schneiden des Blechs nach dem Rollformen auf die erforderliche Länge;

Längenmessung: automatische Längenmessung.

Hydraulikstation

Gesteuert durch eine Zahnradölpumpe. Nach dem Einfüllen des Hydrauliköls in den Hydrauliköltank treibt die Pumpe die Schneidmaschine an, um den Schneidvorgang zu beginnen.

Passende Ausrüstung: Das System umfasst einen Satz Hydrauliktank, einen Satz Hydraulikölpumpen, zwei Hydraulikleitungen und zwei Sätze Elektromagnetventile.

Übernahme von Hydrauliksystemkomponenten von Top-Marken, um Stabilität und Lebensdauer zu gewährleisten und Leckagen zu vermeiden.

Liefert die Anfangsleistung an den Schneider über einen geschlossenen Öltank. Er ist ausgeschaltet, wenn nicht geschnitten wird, was Strom spart.

Automatische Längenmessung: Eine Längenmesseinheit, die leicht auf die Oberfläche des Stahlblechs gedrückt wird; die Einheit rollt mit der Bewegungsgeschwindigkeit des Stahlblechs und erfasst dann die Länge; Längenabweichungen können leicht korrigiert werden.

Automatische Mengenmessung;

SPS wird zur Steuerung von Länge und Menge verwendet. Die Maschine schneidet automatisch auf Länge und stoppt, wenn die erforderliche Menge erreicht ist;

Bedienfeld: Taster, LED-Anzeige für Länge und Menge;

Längeneinheit: Millimeter;

Motorüberlastung, Systemüberstrom, Kurzschlussschutzfunktion;

Anzeige der Gesamt- und Gesamtmenge der produzierten Teile.
