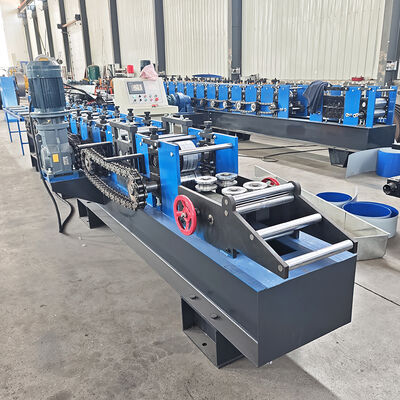

Automatica Schwarzes Stahl 20x50 Winkel Stahl Herstellung Rollen Formierung Maschine

Abwickelhaspel

1) Merkmale:
Dorn und Sockel sind die beiden Komponenten der Abwickelhaspel. Der Dorn schrumpft und dehnt sich durch eine mechanische Vorrichtung manuell aus. Anschließend wird die Spule am Dorn befestigt und dann wird die Spule zusammen mit dem Dorn wieder in den Sockel eingesetzt.
2) Leistung: Keine
3) Kraft zum Öffnen und Schließen der Segmente: Mechanisch
4) Rotationskraft des Segments: Zug durch Umformsystem
5) Anzahl der Segmente: 4
6) Bereich der Segmentausdehnung: 480 ~ 520 mm
7) Höhe der Dornmitte: 0,65 m
8) Vorschubgeschwindigkeit mit Druck: 0–30 m/min
9) Ungefähre Größe: 1,5 m * 1,1 m * 1,2 m
10) Geschwindigkeitsregelung: Durch mechanische Bremse
11) Betriebsmethoden: Manuell.

Materialzuführung

1) Merkmale: Sorgen Sie für eine reibungslose und präzise Materialzufuhr.
2) Komponenten: Stahlplattenplattform, zwei Nickrollen, Positionsanschlagblock.
3) Das Coil wird in die richtige Position geführt und an die Rollformanlage übergeben.

Hauptteil der Maschine mit farbbeschichtetem Dachblech

1) Rollen: Von leitenden Ingenieuren mit Auto-Cad-Software entworfen, mit CNC-Werkzeugmaschinen aus 45#-Edelstahl hergestellt und mit Hartchrom beschichtet
2) Schaft: 70 mm, hergestellt aus 45#-Edelstahl mit CNC-Werkzeugmaschinen
3) Tragrahmen: Stahlwandbrett zur Führung des tragenden Kellers der Formstation
4) Die fertigen Produkte verändern sich, wenn unterschiedliche Materialien und Stärken verwendet werden
5) Antrieb der Maschine: mit einer 1-Zoll-Kette

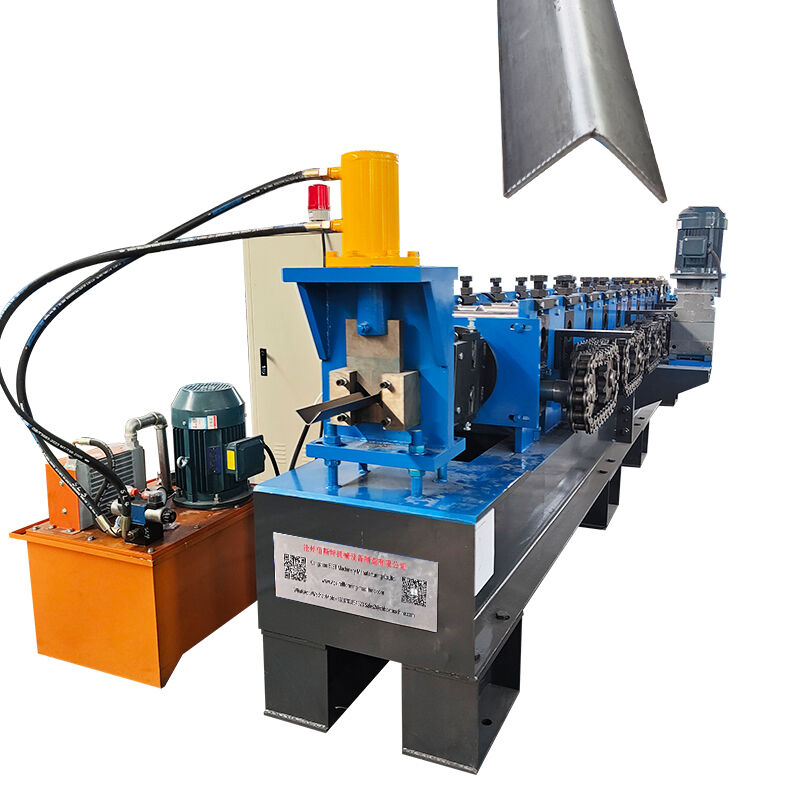

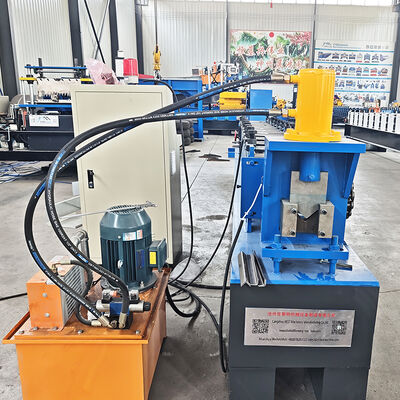

Hydraulisches Schneiden

1) Funktion: Der Schneidvorgang wird von der SPS gesteuert. Die Hauptmaschine stoppt automatisch und der Schnitt beginnt. Nach dem Schneiden startet die Hauptmaschine automatisch.
2) Stromversorgung: Hydraulikstation
3) Rahmen: Schweißstahlrahmen
4) Hubschalter: berührungsloser fotoelektrischer Schalter
5) Schneiden vor dem Formen: Schneiden Sie das Blech nach dem Rollformen auf die erforderliche Länge
6) Längenmessung: automatische Längenmessung
