K-Rinnenziehformmaschine für Stahlprofile
Anwendung der K-Rinnenziehformmaschine
Das rollgeformte Produkt ist haltbarer als das herkömmliche PPC-Rohr und altert nicht leicht.
Es wird das Projekt integrierter machen und zur Verbesserung des Images aller Projekte beitragen.
Abflussrohrbiegemaschine zum Biegen des rollgeformten Rohrs, zum Verbinden des Abflussrohrs und des gebogenen Rohrs.
Arbeitsablauf der K-Rinnenziehformmaschine
Abwickler----Zuführung----Rollformen----Zuschnitt auf Länge----Ausgabetisch
Komponenten der K-Rinnenziehformmaschine
| Name |
Menge. |
| Abwickler |
1 Satz |
| Rollformmaschine |
1 Satz |
| Schneidevorrichtung |
1 Satz |
| SPS-Steuerungssystem |
1 Satz |
| Ölpumpe |
1 Satz |
| Ausgabetisch |
1 Satz |
Technische Daten der K-Rinnenziehformmaschine
1). Abwickler
Abwicklertyp: Manueller Abwickler
Manuelle Spreizung
Passives Abwickeln
Gewichtskapazität: 3 Tonnen
2). Zuführvorrichtung
Funktion: Wird verwendet, um den Kopf der Spule zu lösen und in die Formmaschine zu führen.
3). Rollformer
Hauptwellendurchmesser: ￠76mm
Formwalzenständer: 15 Gruppen
Hauptwellenmaterial: Erstklassiger 45# Stahl, gehärtet und angelassen
Walzenmaterial: Hochwertiger 45# Stahl, gehärtet und angelassen, Oberfläche mit 0,05 mm Hartverchromung.
Formgeschwindigkeit: 0-15 m/min
Antriebstyp: Kettengetriebe
Kettenmaterial: 45# Stahl.
Maschinenrahmenständer: Geschweißter Baustahl
Maschinenbasis: 36# H-Trägerstahl
Dicke des Rahmenstahls: S18mm
Hauptleistung: 5,5 KW
4) Schneidevorrichtung & Hydraulikstation
Schneidetyp: Hydraulisches Schneiden
Hydraulikleistung: ca. 4Kw
Hydraulikmesser und Schneidmaterial: Cr12 Mov, Härteprozess
Schnittlängentoleranz: +/- 2mm
5). Elektrisches System
Spannung: 380V, 3 Phasen, 50Hz
SPS-Elektrosteuerungssystem: Japanische SPS-Platine
Encoder-Frequenzregelsystem: Marke
Touchscreen: Marke
Wandler: ABB
Größe der SPS-Steuerplatine: 700mm(L)x1000mm(H)x300mm(B)
6). Stütztisch
Einfacher, nicht angetriebener Stütztisch
Zur Unterstützung des Profils nach dem Schneiden
Wiederverkaufsdienstleistungen für K-Rinnenziehformmaschinen :
- Senden Sie Ihnen eine Einladung, wenn Sie unsere Fabrik besuchen und die Maschinen besichtigen möchten.
- Gute Qualität + Wettbewerbsfähiger Preis + Schnelle Reaktion + Zuverlässiger Service.
Verkaufsdienstleistungen für K-Rinnenziehformmaschinen :
- Senden Sie den Produktionsplan per E-Mail und liefern Sie umgehend.
- Berechnen Sie die günstigsten Versandkosten, suchen Sie den schnellsten Spediteur und senden Sie relevante Dokumente umgehend.
- Seien Sie jederzeit für Sie da.
Kundendienst für K-Rinnenziehformmaschinen :
Bei Fragen kontaktieren Sie uns per WhatsApp oder Telefon.
Angebotsanfrage für K-Rinnenziehformmaschinen
- Teilen Sie uns Ihre Anforderungen mit
- Ein Angebot wird basierend auf Ihren Anforderungen erstellt. Eine Lösung wird Ihnen als Alternative empfohlen.
- Verhandeln und bestätigen Sie alle Details zu Waren, Handelsbedingungen usw., erzielen Sie eine Einigung und unterzeichnen Sie einen Vertrag.
- Vorauszahlung und Produktion
- Fabrikprüfung der Waren/ Korrektur und Umgestaltung zur Erfüllung der Vertragsanforderungen.
- Restzahlung und Versand
- Übergabe der Versanddokumente, um den Kunden zu helfen, Waren rechtzeitig vom Transporteur zu erhalten.
- Kunden erhalten Waren und treten in die Garantiezeit ein.

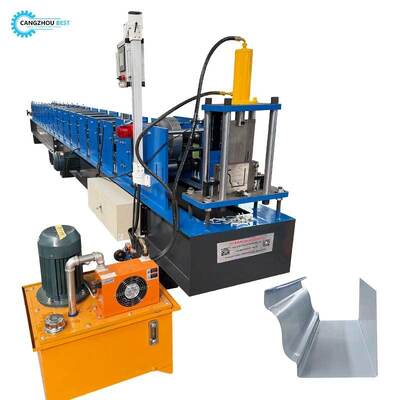

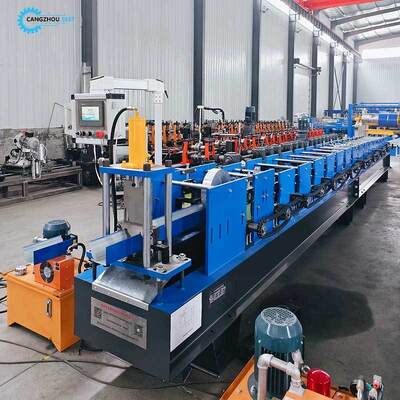

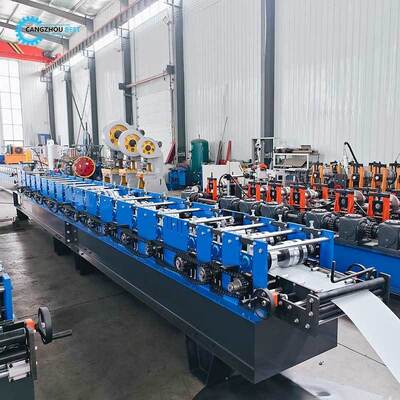

Maschinenfotos
