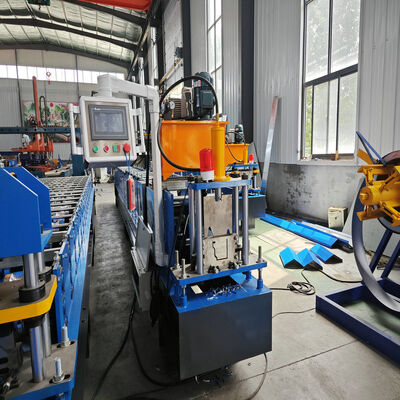

Hydraulische Schneidemaschine für Stahlprofilrinnen K

Hydraulische Schneidemaschine zur Herstellung von K-Dachrinnenprofilen aus Stahl

•


• TECHNISCHE PARAMETER

  Spezifikationen der Dachrinnen-Rollformmaschine

  Nahtlose Dachrinnenmaschine	Artikel	Angebotene Spezifikation
  	Hauptformmaschine	5K, 6K, 7K, HALBRUND 3”/4”/5”/6”
  		(Jede Maschine fertigt eine Größe und Konfiguration)
  	Materialbreite	Abhängig vom Profil
  	Rollgeschwindigkeit	0-10m/min (ohne Schneidezeit)
  	Materialstärke	0,3-0,8mm G250mpa
  	Antriebssystem	•Urethan-Ober- und Unterantriebswalzen für sanften, gleichmäßigen, verwindungsfreien Antrieb
  	Abwickler	3-Tonnen-Handabwickler (in der Maschine integriert)
  	Walzenstationen	11 Stationen
  	Walzenmaterial	45# Schmiedestahl, verchromt, mit Gummi überzogen
  	Wellenmaterial und Durchmesser	￠50mm, Material ist 45# Schmiedestahl
  	Hauptmotorleistung	3,0 kW
  	Schneidemechanismus (optional)	•Manuelle Schere mit integriertem
  		•Bördelgerät oder Trennsäge
  	Toleranz	±1,5mm/3M
  	Stromquelle	220V/380V, 50HZ, 3 Phasen
  		Kann auch Kundenanforderungen erfüllen
  	Antriebsart	1 Zoll Einfachkette

  1. Beschreibung

  1. Die Struktur ist einfach und das Aussehen der Dachrinnenmaschine ist schön.

  2. Die Dachrinnen-Rollformmaschine verwendet eine Formstahlstruktur und wird nach dem Schweißen als Ganzes bearbeitet. Sie verfügt über

  die Fähigkeit zur starken Belastung und zum stabilen Betrieb während des Maschinenlaufs.

  3. Alle Komponenten der Maschine stammen von namhaften Unternehmen, um die normale Funktion der Maschine sehr effektiv zu gewährleisten.

  4. Die Ausrüstung ist sehr einfach zu installieren und eignet sich für die Produktion im Werk.

  5. Die Maschine zeichnet sich durch geringe Geräuschentwicklung und hohe Effizienz aus.

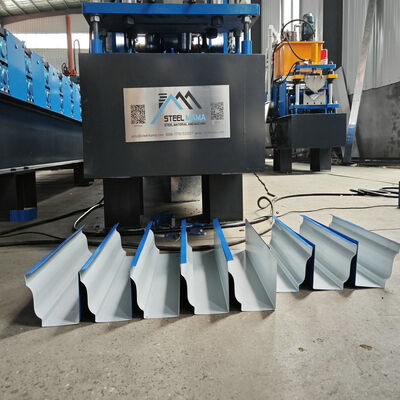

  2. Dachrinnen-Skizze












  4. Hydraulische Schneidemaschine zur Herstellung von K-Dachrinnenprofilen aus Stahl Technische Details

  Maschinenspezifikationen
  Gewicht	Ca. 7000 kg
  Größe	Ca. 12m x 1,1m x 1,2m (Länge x Breite x Höhe)
  Farbe	Hauptfarbe: Blau
  	Warnfarbe: Gelb
  Geeignetes Rohmaterial
  Material	PPGI- und PPGL-Coils, Kupfer
  Dicke	0,5-0,7mm
  Coilbreite	610mm
  Streckgrenze	235Mpa
  Haupttechnische Parameter
  Durchmesser der Formwalzenwellen	55mm
  Anzahl der Walzenstationen	25 Reihen
  Rollformgeschwindigkeit	Ca. 20m/min
  Material der Formwalzen	Nr. 45 Stahl, verchromt
  Schneidmaterial	CR12-Werkzeugstahl, gehärtet
  Steuerungssystem	SPS und Umrichter
  Strombedarf	Hauptmotorleistung: 5,5 kW
  	Hydraulikaggregat Motorleistung: 5,5 kW
  Elektrische Spannung	Nach Kundenwunsch



  5. Hauptkomponenten der hydraulischen Schneidemaschine zur Herstellung von K-Dachrinnenprofilen aus Stahl

  Nr.	Name		Menge	Bemerkungen
  1	Abwickler		1 Satz	Nach Kundenwunsch
  2	Hauptmaschine	Vor-Schneidevorrichtung	1 Satz	Nach Kundenwunsch
  		Zuführvorrichtung	1 Satz
  		Rollformsystem	1 Satz
  		Nach-Schneidevorrichtung	1 Satz
  		Hydrauliksystem	1 Satz
  3	Elektrisches Steuerungssystem		1 Satz
  4	Stütze/Automatischer Stapler		1 Satz	Nach Kundenwunsch
