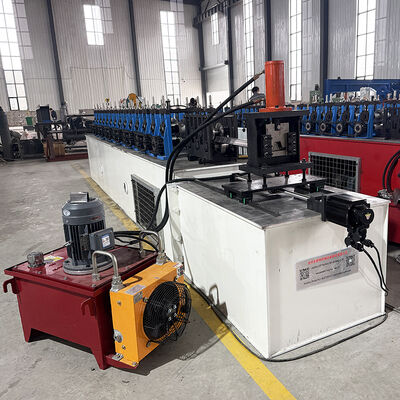

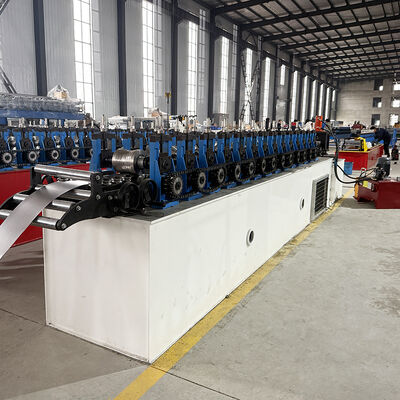

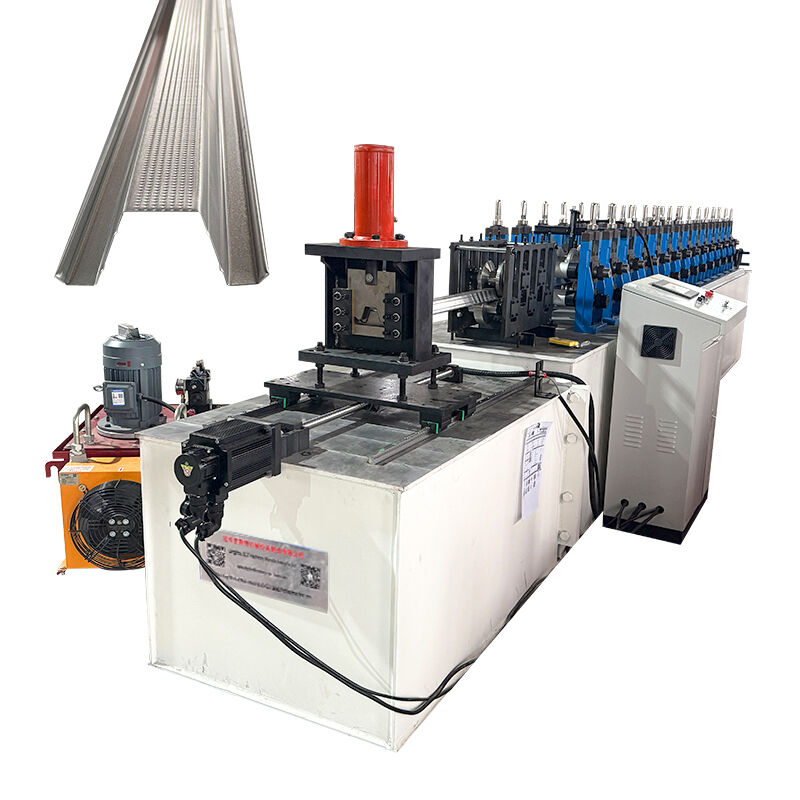

Herstellung von Metallstahl-Flugschneide-Omega-Kanal-Profiliermaschinen

Herstellung Metall Stahl Fliegende Schneidemaschine für Omega-Kanal-Rollformung

Herstellung Metall Stahl Fliegende Schneidemaschine für Omega-Kanal-Rollformung Arbeitsablauf:

Abwickler-----Zuführung-----Rollformung------Schneiden-----Fertigprodukt

Herstellung Metall Stahl Fliegende Schneidemaschine für Omega-Kanal-Rollformung Maschinenkomponente:

Herstellung Metall Stahl Fliegende Schneidemaschine für Omega-Kanal-Rollformung Maschinenspezifikationen:

1. ABWICKLER

(1) Max. Breite: 500mm
(2) Innendurchmesser: Φ450 – Φ550 mm
(3) Außendurchmesser: 1500 mm
(4) Max. Tragfähigkeit: 3000 kg

(5) Typ: manuell

2. ROLLFORMMASCHINE

(1) Materialstärke: 0,5-1,0 mm PPGI und GI

(2) Anzahl der Rollenstationen: 14+14 Gruppen
(3) Material für Rollen: Cr12 Stahl poliert und mit Chrom beschichtet HRC58-62°
(4) Material für Welle: hochwertiger 45# Stahl poliert und mit Chrom beschichtet HRC58-62°

(5) Wellendurchmesser: 60mm

(6) Rahmenpaneel: Gusstyp

(7) Unterrahmen: 36# H-Trägerstahl
(8) Motorleistung: 5,5 kW

(9) Antriebsart: Kette

(10) Geschwindigkeit: 8-12 m/min

3. ABSCHNEIDVORRICHTUNG

(1) Material für Abschneidemodul: Cr12 Stahl nach Behandlung

(2) Härte nach Wärmebehandlung: HRC58 – 62°

(3) Abschneidetyp: Formen-Schneiden

(4) Motor für Hydraulikaggregat: 3 kW

4. SPS-STEUERBOX

(1) Typ: SPS-Frequenzregelsystem mit Touchscreen
(2) SPS-Marke: Delta

(3) Encoder-Marke: Omron

(4) Längenfehler: ±2mm

(5) Sprache: Englisch und Chinesisch

(6) Spannung: 380 V/50 Hz, 3 Phasen (abhängig von Kundenanforderung)

5. HYDRAULIKPUMPENSTATION

(1) Öltyp: 46# Hydrauliköl
(2) Pumpenmarke: China-Marke

Garantie

① Wenn Käufer unsere Fabrik besuchen und die Maschine überprüfen, werden wir Ihnen beibringen, wie Sie die Maschine installieren und bedienen, und auch Ihre Arbeiter/Techniker persönlich schulen.
② Ohne Besuch senden wir Ihnen eine Bedienungsanleitung und ein Video, um Ihnen die Installation und Bedienung beizubringen.
③ Wenn der Käufer unseren Techniker in seiner lokalen Fabrik benötigt, arrangieren Sie bitte Hin- und Rückflugtickets, Verpflegung und Hotel sowie ein tägliches Gehalt von 200 USD, Visakosten und notwendige Dinge.
