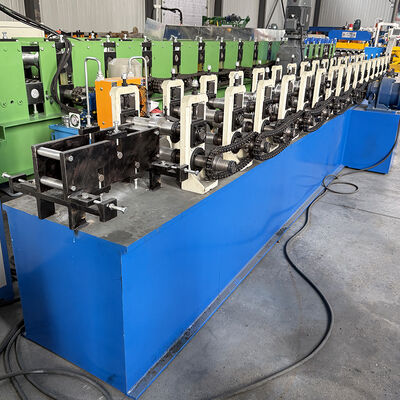

Schnellgeschwindigkeit T24X26 Hydraulische Stanzkreuz-Decken-T-Gitter-Rollformmaschine

Hochgeschwindigkeits-Hydraulische Stanzmaschine T38X24 Haupt-T-Gitter-Kaltrollenformmaschine

Produkte, die in der Gemeinschaft hergestellt werden

1. Ansprechbildschirmsteuerung, einfach zu bedienen

2Die Oberflächenveredelung des Produktionsprofils ist gut.

Zink schadet nicht, die Farbbeschichtung lässt die Farbe nicht fallen, und die Form kann

der Entwurfszeichnung bei 1:1.

3Mechanische Ausrüstung ist robust und langlebig, fehlerfrei und

Kosten für die Wartung.

4. Niedrige Abfallrate der Profilproduktion, Einsparung der Produktionskosten.

Diese Ausrüstung wird für die Herstellung von Türrahmen, Fensterhalter, Lagerrack, Schieberegler, Leichtstahlkiel, Rohr, Straßengitter usw. verwendet.

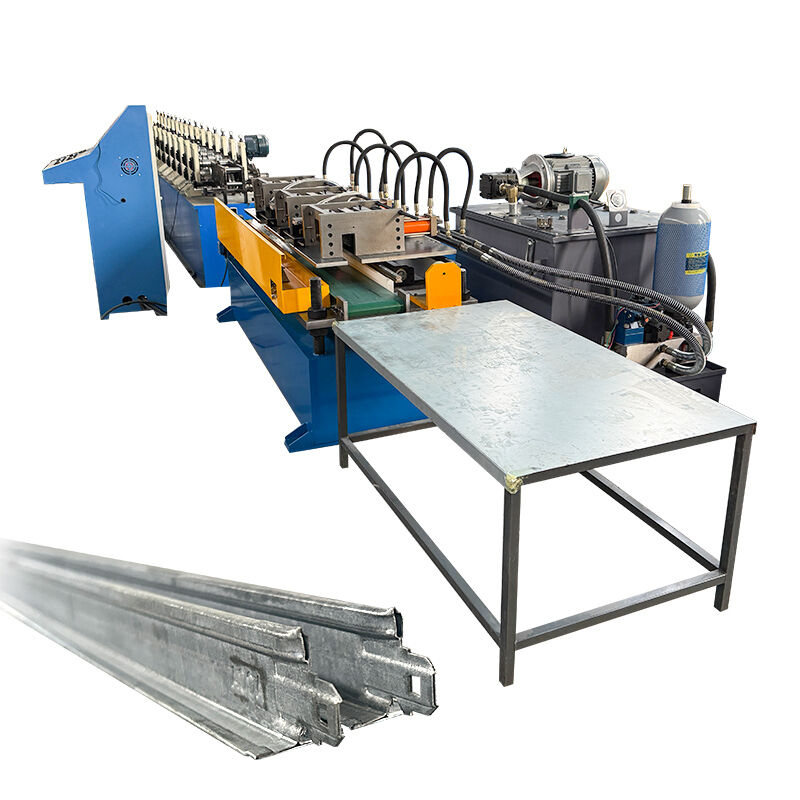

Die gesamte Fertigungslinie besteht aus einem Werkstoffschrauber, der die Hauptmaschine und eine hydraulische Stanzmaschine mit festgelegter Länge bildet.keine Scherenabfälle produzieren und die Materialkosten sparen, mit hoher Produktionseffizienz.

1) Der innere Durchmesser der Materialspule: 450 mm-550 mm

2) Maximale Spulenbreite: 300 mm

3. Tragfähigkeit: 1,5 t

1)Werkstoff der Welle:hochwertiger Stahl der Klasse 45 nach Behandlung

2) Der Außendurchmesser beträgt 50 mm

3)Wollermaterial:Cr12 poliert und mit Chrom HRC55-60° beschichtet

4)Formgeschwindigkeit: 30 m/min

5)Hauptmotorleistung:5.5 kw

6)Rollerstation: 10-12 Stationen

7)Spannung: 380V, 50Hz, 3 Phasen

8)Hauptrahmenstruktur:Gedenkbogenstruktur

9)Steuervorrichtung: automatische Computersteuerung durch PLC, einfache Bedienung

10) Schneidvorrichtung:hydraulisches Verfolgungsschneiden (sie können auch einen Servomotor anfordern,

die Produktionsgeschwindigkeit kannerreicht 40-60 m/min)

11)Übertragung:Getriebeantrieb

1) Material der Klinge: Cr12-Formstahl bei 55-60°C

2) Schneidsystem: übernehmen fortschrittlichen hydraulischen Antrieb, nach der Formung automatische

Schnitt, keine Verzerrung, keine Verschwendung, hoher Sicherheitsfaktor.

Typ: PLC-Frequenzsteuerungssystem mit Touchscreen

Längenfehler: ±2 mm

(Über das elektrische Geräteelement können die Kunden auch die Marke angeben)

Es ist einfach und wird zum Laden des fertigen Produkts verwendet.

Länge: 6 m

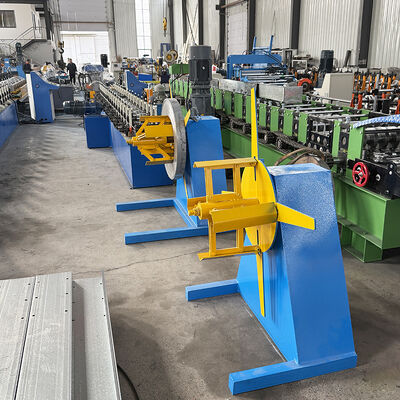

• Höchstbreite 300 mm
• Innerer Durchmesser -460-510 mm
• Maximale Tragfähigkeit 1000 kg
• Manuelle Bedienung: manuelle Ausdehnung zur Spirale
• Unterbrechung der Antriebslinie während der Decoiler-Leerlauf

• Formstation 16 Nrn
• Werkstoff für Formenrollen Cr12
• Formen von Rollen Hartbehandlung HRC 58-60
• Schacht der Walze Durchmesser 40 mm
• Schachtmaterial 40Cr,Wärmebehandlung, fein geschliffen
• Maschinenrahmen: Stahlschweißen
• Stammseitenwandstärke 25 mm
• Maschine, die durch Universalverbindungen über eine Getriebe angetrieben wird
• Rollformmotor 5,5 kW mit Frequenzumrichter
• Getriebe RV Wurmgetriebe

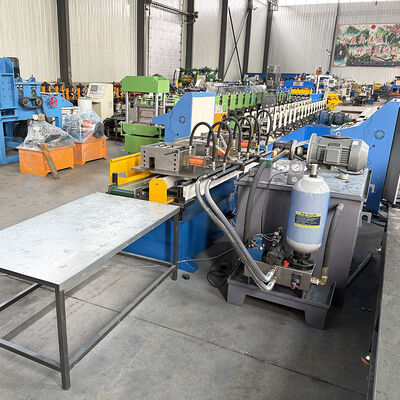

• Hydraulikpumpenstand 1 Satz
• Hydraulische Komponenten aus Taiwan
• Hydraulisches Entladungsschutzsystem mit Windkühler
• Schneidkante 2 Sätze an beiden Enden
• Durchbohrung des mittleren Gelenks 23sets/152.4mm
• Feuerprüfloch 2 setzt beide Enden
• Formstandard SKD-11 Stahl Japanisch
• Schimmelrahmen und -platte S45C
• Schimmelspin SKH-9 aus Stahl Japanisch
• Alle Formenbehandlung durch langsames Schneiden von Nc-Draht

• Maschinengetriebene Autokopf
• Betrieb Vollautomatik zusammen mit Formmaschine

• Frequenzumrechner Silin, Taiwan
• PLC Fatek, Taiwanesisch
• Touchscreen Weinview Taiwanesisch
• Profillänge Schnitt Formmaschine Stopps dann geschnitten
• Betriebssteuerung: Berührungsschirmknopfschalter emg

Bremsen und so weiter.

(6)Stromversorger 380V 50Hz dreiphasig
