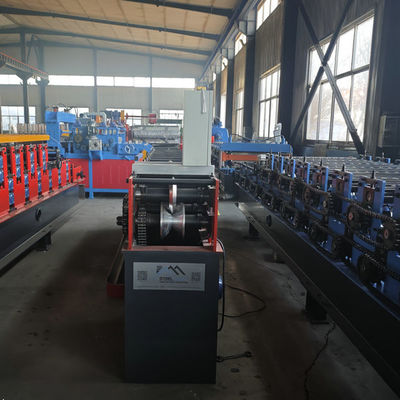

Halbautomatische Winkelkielprofil-/Eckwulst-Stahlprofil-Rollformmaschine

Hauptbauteile von Stang- und Gleisrollformmaschinen

Maschinenbauteile und Spezifikationen

3 Tonnen starker elektrischer Entwickler

1. Max.gewicht: 2 TON
2. Identifizierung der Spule: 460-560 mm
3. Stahlplatten und C-Strahlen geschweißt
4. Funktion: Der Uncoiler wird verwendet, um die Spulen zu halten und zu entspulen. Dieser manuelle Entspulen ist ohne Strom.

Zuführungs- und Führungsvorrichtung der Stang- und Gleismaschine

1. Breitebereich:200-300 mm
2. Typ der Zufuhr: manuelle Zufuhr
3. Steuerungstyp: manuelle Einstellung
4. Funktion der Führung: Vermeidung der Abweichung des Materials

Metall-Stud- und Gleis-Rollformmaschine

1. Maschinenstruktur: Die Hauptanlage verwendet C-Bale geschweißt, den angetriebenen Motor im Inneren der Maschine montieren, die Mühlenstruktur verwendet ganze Platte geschweißt,Bodenlagerblock direkt in der Stahlplatte montieren, die gleiche wie Taiwan Design
2. Schnittgeschwindigkeit: 12-15 m/min
3. Maschinenspannung und -frequenz:415V, 50Hz, 3-Phase
4. Material der Walzen: GCR15, CNC-Verarbeitung, HRC58-62, 0,05 mm dickchromig
5. Schritte zur Bildung:18
6. Material der Welle: ASTM1045, Drehmaschinenprozess und Polieren des Außendurchmessers
7. Durchmesser der Welle: 60 mm
8. Material der Abstandsschalter: ASTM1045, Wandstärke: 8 mm, Chrom und Härtebehandlung.
9. Antriebsmotor: chinesische Marke Guomao, 5,5 kW
10. Getriebe: mit Zahnrädern
11. Maschinenseitenwand: 18 mm
