Metal Floor Decking Panel Kaltwalz-Profilieranlage mit hydraulischer Stahlschneide- und elektrischer Walzmaschine
Technische Spezifikationen
| Technische Artikel |
Details |
| Rohmaterial |
Typ |
Stahlcoils, verzinkt, Galvalume-Stahlbänder |
| Breite |
Es hängt vom Profildesign der Bodenplatte ab |
| Dicke |
0,8-1,2 mm |
| Streckgrenze |
235-345 MPa oder speziell für 550 MPa ausgelegt |

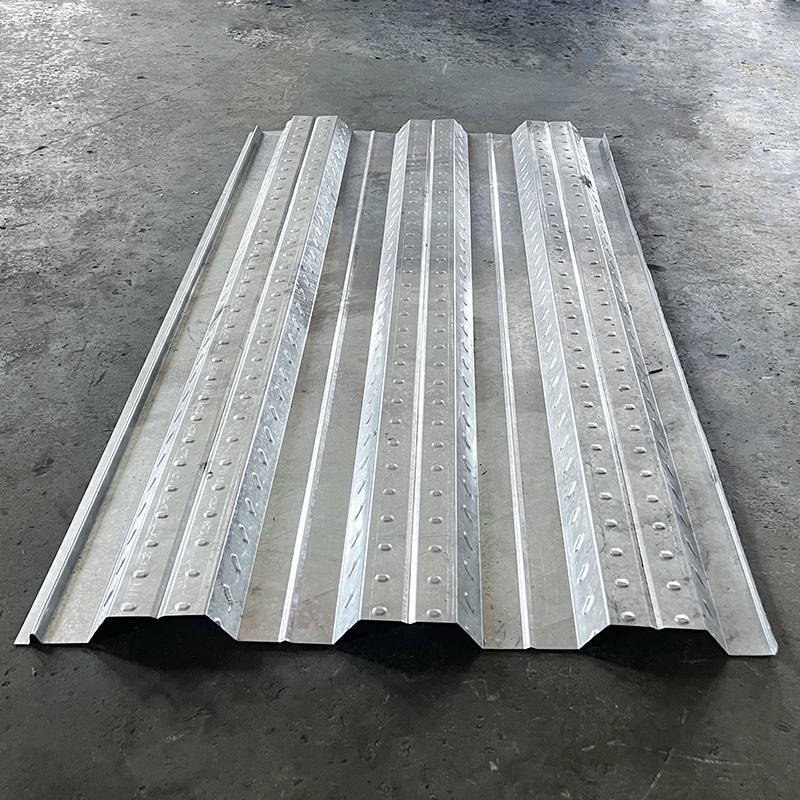

| Fertige Rack-Bleche |
Größen |
Es hängt von den Profildesigns der Bodenplatten ab |
| Länge |
Einstellbar |
| Motorleistung |
Spannung |
220V/380V/415V/440V |
| Antriebsmotor |
11 KW x 2 |
| Schneidemotor |
5,5 KW |
| Produktionsgeschwindigkeit des Rollformers |
ungefähr 10-15 Meter pro Minute |
| Abwickler |
Typ |
Manuell oder elektrisch automatisch |
| Kapazität |
3 Tonnen oder 5 Tonnen |
| Rollformstationen |
ungefähr 33 Sätze |
| Walzwellendurchmesser |
82 mm |
| Walzenmaterial |
Nr. 45 mit Chrom beschichtet |
| Stanzform |
Cr12-Formstahl |
| Schneidart |
Mit Nachschneidevorrichtung |
| Elektrisches Steuerungssystem |
Mitsubishi SPS, Wandler und Touchscreen |

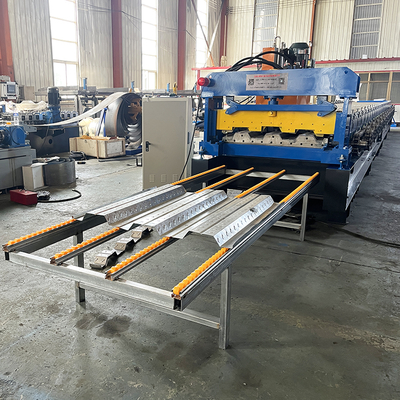

| Stütztische |
2 Sätze |
| Hauptmaschinengröße |
Ungefähr 16 x 1,6 x 1,6 Meter |
| Ausrüstungsgewicht |
Ungefähr 16 Tonnen |
Arbeitsprozess
Abwickeln---Blechführung---Rollenformen---Schneiden---Fertige Bodenplatten auf Tischen

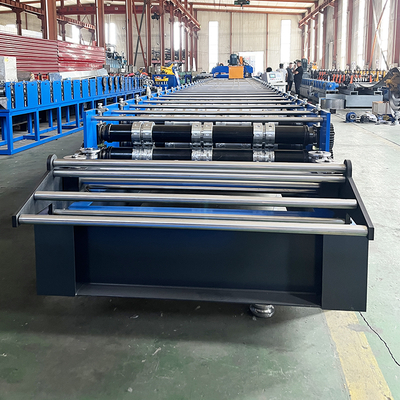

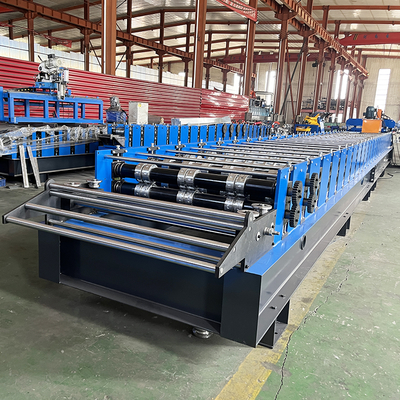

ROLLFORM-MASCHINE
(1) Materialstärke: 0,8-1,2 mm
(2) Walzen: 26 Gruppen
(3) Material für Walzen: 45# Stahl poliert und mit Chrom beschichtet HRC55-60°
(4) Material für Welle: hochwertiger Stahl Nr. 45 nach Behandlung
(5) Durchmesser der Welle: 90 mm
(6) Rahmenplattenstärke: 20 mm
(7) Unterer Rahmen: 35# H-Profilstahl
(8) Motorleistung: 2*11 kW
(9) Antriebsart: 2,0＂ Kette
(10) Geschwindigkeit: 8-12 m/min
ABSCHNEIDEVORRICHTUNG
(1) Material für Abschneidemodul: Cr12-Stahl nach Behandlung
(2) Härte für Wärmebehandlung: HRC55 – 60°
(3) Abschneideart: Hydraulisch, automatisches Abschneiden
(4) Leistung: 4 kW
ELEKTRONISCHES STEUERUNGSSYSTEM
(1) Typ: SPS-Frequenzregelungssystem mit Touchscreen
(2) SPS-Marke: Delta
(3) Längenfehler: ±2 mm
(4) Sprache: Englisch und Chinesisch
(5) Spannung: 380 V/50 Hz, 3-phasig
(es hängt von den Kundenanforderungen ab)
HYDRAULIKPUMPENSTATION
(1) Motorleistung: 4 kW
(2) Öltyp: Hydrauliköl 46#
(3) Pumpenmarke: China-Marke
(4) Lüfter
Installation und Schulung:
① Wenn Käufer unsere Fabrik besuchen und die Maschine überprüfen, bringen wir Ihnen bei, wie Sie die Maschine installieren und verwenden, und schulen auch Ihre Arbeiter/Techniker persönlich.
② Ohne Besuch senden wir Ihnen ein Benutzerhandbuch und ein Video, um Ihnen die Installation und Bedienung beizubringen.
③ Wenn der Käufer unseren Techniker in Ihre örtliche Fabrik benötigt, organisieren Sie bitte Hin- und Rückflugtickets, Verpflegung und Hotel sowie ein tägliches Gehalt von 200 USD, Visakosten und notwendige Dinge.
