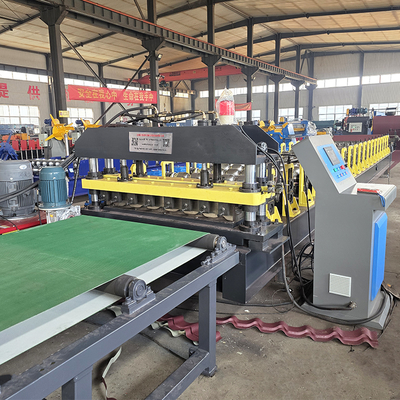

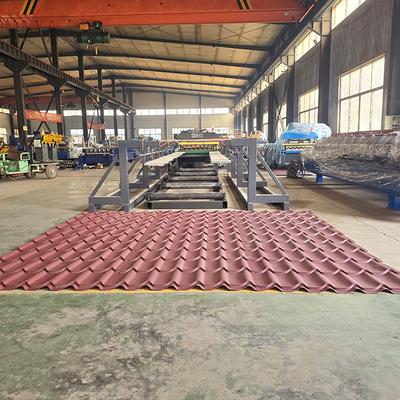

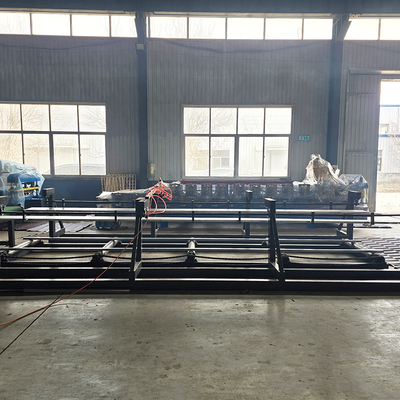

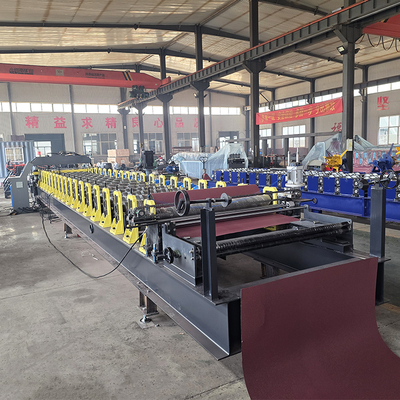

Automatische Farb-Stahl-Dachplatten-Stufenfliesen-Herstellungs-Walzformmaschine
Produktparameter
|
Geeignetes Material
|
PPGI GI AL
|
|
Spulenbreite
|
914/925/1000/1200/1220/1250mm als Sonderanfertigung
|
|
Dicke
|
0,3-0,8 mm als Sonderanfertigung
|
|
Leistung
|
380V 50Hz 3-Phasen als Sonderanfertigung
|
|
Hauptmotor
|
5,5 kW Siemens
|
|
Hydraulikmotor
|
4 kW Siemens
|
|
Geschwindigkeit
|
15-30 m/min
|
|
Formstationen
|
12-18 Reihen
|
|
Walzenmaterial
|
Cr12 Stahl mit Vakuum-Wärmebehandlung HRC57°-60°
|
|
Wellenmaterial
|
45# Stahl gehärtet und angelassen
|
|
Wellendurchmesser
|
75mm
|
|
Kette
|
1,2 Zoll
|
|
Bildschirm HMI
|
Delta, Touchscreen
|
|
SPS
|
Delta, Siemens
|
|
Verarbeitungspräzision
|
Innerhalb von 1 mm
|
|
Größe
|
7,6 m×1,5 m×1,2 m
|
|
Gewicht
|
4,5T
|
Maschinenliste:
| Nr. |
Maschine |
Menge |
|
| 1 |
Schneckenlader für Extruder |
1 Satz |
Haupt-Fliesen-Extrusionslinie
Gratziegel-Formung
|
| 2 |
Paralleler Doppelschneckenextruder (PVC) |
1 Satz |
| 3 |
Vakuumlader und Trocknungstrichter |
1 Satz |
| 4 |
Einschneckenextruder (ASA) |
1 Satz |
| 5 |
Extrusionsform und Verteiler |
1 Satz |
| 6 |
Kalibrierform und Trimmeinrichtung |
1 Satz |
| 7 |
Abzugseinheit |
1 Satz |
| 8 |
Schneider |
1 Satz |
| 9 |
Stapler |
1 Satz |
| 10 |
Gratziegelofen |
1 Satz |
| 11 |
Gratziegelformmaschine und Form |
1 Satz |
| 12 |
Schneckenlader für Mischer |
1 Satz |
Zusatzausrüstung |
| 13 |
Mischereinheit |
1 Satz |
| 14 |
Zerkleinerer |
1 Satz |
| 15 |
Pulverisierer |
1 Satz |
Spezifikationen
1. ABWICKELVORRICHTUNG
(1) Max. Breite: 600 mm
(2) Innendurchmesser: Φ450 – Φ550 mm
(3) Außendurchmesser: 1000 mm
(4) Max. Tragfähigkeit: 5000 kg
2. WALZFORMMASCHINE
(1) Materialstärke: 0,3-0,8 mm PPGI und GI
(2) Anzahl der Walzstationen: 14 Gruppen
(3) Material für Walzen: hochwertiger 45# Stahl, poliert und mit Chrom beschichtet HRC55-60°
(4) Material für Welle: hochwertiger 45# Stahl, poliert und mit Chrom beschichtet HRC55-60°
(5) Durchmesser der Welle: 70 mm
(6) Rahmenplattenstärke: 14 mm
(7) Unterer Rahmen: 36# H-Profilstahl
(8) Motorleistung: 3 kW
(9) Antriebsart: 1,0＂ Kette
(10) Geschwindigkeit: 8-12 m/min
3. ABSCHNEIDEVORRICHTUNG
(1) Material für Abschneidemodul: Cr12 Stahl nach Behandlung
(2) Härte für Wärmebehandlung: HRC55 – 60°
(3) Abschneideart: Hydraulisch, automatisches Abschneiden
(4) Motor für Hydraulikständer: 3 kW
4.SPS-STEUERUNGSKASTEN
(1) Typ: SPS-Frequenzregelungssystem mit Touchscreen
(2) SPS-Marke: Delta
(3) Längenfehler: ±2 mm
(4) Sprache: Englisch und Chinesisch
(5) Spannung: 380 V/50 Hz, 3-Phasen
(es hängt von den Kundenanforderungen ab)
5. HYDRAULIKPUMPENSTATION
(1) Motorleistung: 3 kW
(2) Öltyp: Hydrauliköl 46#
(3) Pumpenmarke: China-Marke
(4) Kühlventilator
