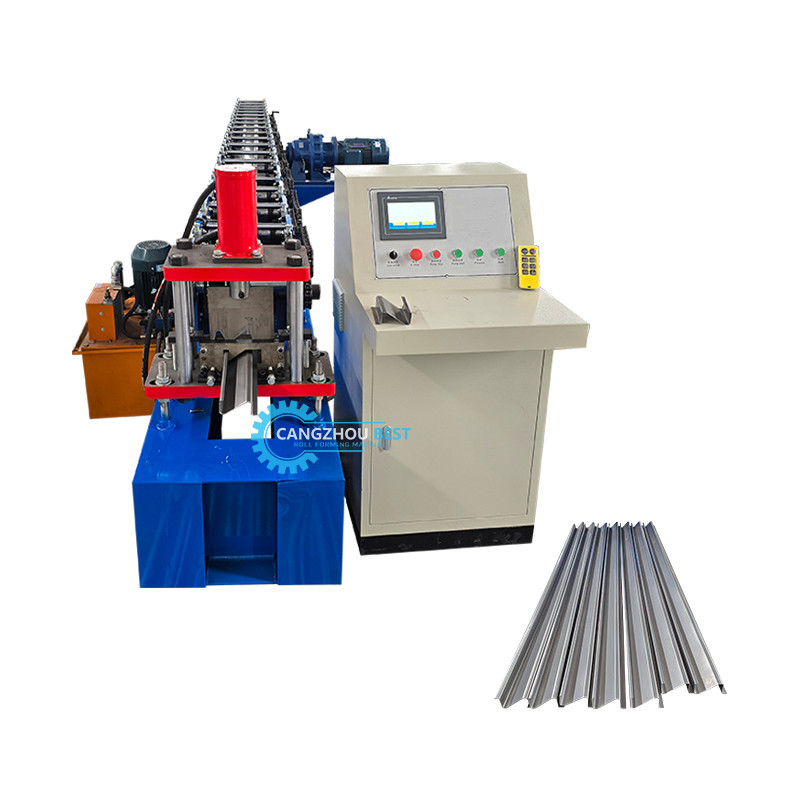

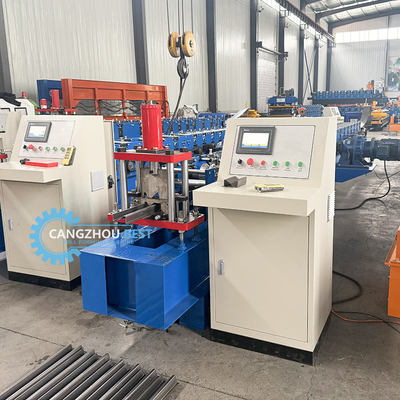

Aufrechtes System Custozimed Z-Form Kontaktteil Rollenformmaschine
Arbeitsablauf
Entwickler ---- Fütterung ------ Rollenformung ------ - Schneiden ------ Ausgangstabelle
Maschinenkomponente
| Ausgestopft |
1 Satz |
| Ausgleichseinrichtung |
1 Satz |
| Formenmaschine |
1 Satz |
| Schneidvorrichtung |
1 Satz |
| PLC-Steuerungskiste |
1 Satz |
| Hydraulische Pumpestation |
1 Satz |
| Tabelle der Produktionsunterstützung |
1 se |
1. Dekoiler
(1) Max. Breite: 500 mm
(2) Innender Durchmesser: Φ450
(3) Außendurchmesser: 1500 mm
(4) Maximale Ladekapazität: 3000 kg

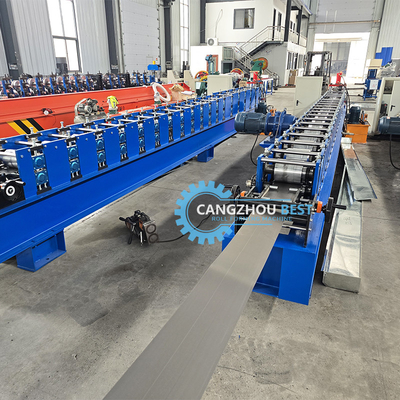

2. ROLL-Formmaschine
(1) Materialdicke: 1,2-2,0 mm PPGI und GI
(2) Zahl der Rollstationen: 18 Gruppen
(3) Material für Walzen: Cr 12 Stahl, poliert und mit Chrom HRC58-62° beschichtet
(4) Werkstoff für die Welle: hochwertiger 45° Stahl, poliert und mit Chrom HRC58-62° beschichtet
(5) Durchmesser der Welle: 80 mm
(6) Rahmenplatte: 20 mm
(7) Bodenrahmen:Schweißen von Stahlrohren
(8) Motorleistung:7.5 kW
(9)Antriebsart: Kette
(10) Geschwindigkeit: 8-12 m/min
3 Abschaltvorrichtung
(1)Material für die Modularisierung von Cut-Off:Cr12 Stahl nach Behandlung
(2)Härte für die Wärmebehandlung:HRC58 ± 62°
(3) Abschnittart: Flying Cutter, ohne Unterbrechung
(4)Motor für den Hydraulikstand: 3 kW
4.PLC-Steuereinrichtung
(1) Typ: PLC-Frequenzsteuerungssystem mit Touchscreen
(2) PLC Marke: Delta
(3) Kennzeichnung: Omron
(4)Längenfehler: ±2 mm
(5)Sprache: Englisch und Chinesisch
(6)Spannung: 380v/50HZ, 3Phasen
(es hängt von den Kundenanforderungen ab)
5.HydraulikpumpeSTATION
(1) Ölart: 46# Hydrauliköl
(2) Pumpenmarke: Marke China
(3)Kühlventilator
6. TABELLE zur Unterstützung der Produktion
(1) Keine Leistung
(2)Längen: 2 m
