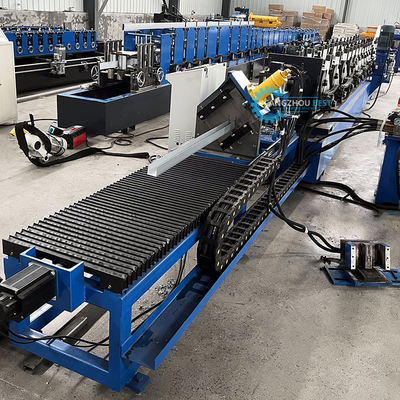

Multi-Size C U G Dreiprofile Trockenwand-Deckenplatten Rollenformmaschine

Multi Size C U G Drei Profile Trockenbau Deckenpaneel Rollformmaschine

Maschinenkomponenten und Spezifikationen

3 Tonnen Elektrischer Abwickler

1. Max. Gewicht: 2 Tonnen
2. Innendurchmesser der Spule: 460-560mm
3. Stahlplatte und C-Träger geschweißt
4. Funktion: Der Abwickler dient zum Halten und Abwickeln der Spulen. Dieser manuelle Abwickler ist unmotorisiert. Sie müssen den Abwicklerdorn manuell einstellen, um die Spule zu spannen.

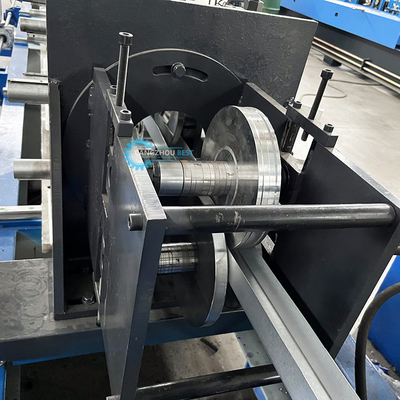

Zuführ- und Führungsvorrichtung der Ständer- und Schienenmaschine

1. Breitenbereich: 200-300mm
2. Zuführungsart: Manuelle Zuführung
3. Führungsart: Manuelle Einstellung
4. Funktion der Führung: Vermeidung der Materialabweichung

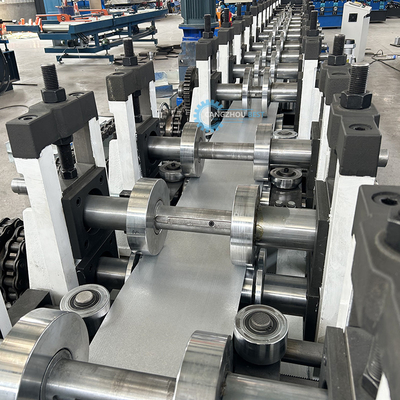

Metallständer- und Schienen-Rollformmaschine

1. Maschinenstruktur: Die Hauptbasis verwendet C-Träger geschweißt, montiert den Antriebsmotor im Inneren der Maschine, die Walzwerkstruktur verwendet eine ganze Platte geschweißt, der untere Lagerblock wird direkt in die Stahlplatte montiert, was dem Design aus Taiwan entspricht
2. Formgeschwindigkeit: 12-15 m/min
3. Maschinenspannung und Frequenz: 415V, 50Hz, 3-phasig
4. Material der Walzen: GCR15, CNC-Bearbeitung, HRC58-62, verchromt 0,05 mm Dicke
5. Formschritte: 18
6. Material der Welle: ASTM1045, Drehprozess und Polieren des Außendurchmessers
7. Durchmesser der Welle: 60mm
8. Material der Abstandshalter: ASTM1045, Wandstärke: 8mm, verchromt und gehärtet.
9. Antriebsmotor: Chinesische Guomao Marke, 5,5KW
10. Getriebe: Durch Zahnräder
11. Maschinen-Seitenwandplatte: 18mm

Hydraulische Schneidevorrichtung

1. Schneideart: Hydraulisches Schneiden, Rollformteil stoppt beim Schneiden
2. Hydraulikmotorleistung: 4KW
3. Hydraulischer Arbeitsdruck: 12-16 MPa
4. Material der Schneidklinge: Cr12 mit Wärmebehandlung
5. Längenmessung: Automatischer Encoder (Omron Marke) Längenmessung
6. Längentoleranz: ±1,0 mm

Steuerungssystem für Metallständer- und Schienenmaschine

1. Betriebssystemsprache: Englisch und Chinesisch (Wenn Sie eine andere Sprache benötigen, senden wir Ihnen die Anweisungen in englischer Sprache, und Sie übersetzen die Anweisungen bitte in die von Ihnen verwendete Sprache. Dann stellen wir Ihnen die Anweisungen in Ihrer Sprache ein.)
2. Spannung und Frequenz: 415V, 50Hz, 3-phasig
3. Bedienfeld: Touchscreen mit Tasten-Schalter
4. Längeneinheit: Millimeter (auf dem Bedienfeld umgeschaltet)
5. PLC-Marke: Panasonic
6. Frequenzumrichter-Marke: Yaskawa
7. Encoder-Marke: Omron
8. Touchscreen-Marke: MCSG
9. Wir verwenden einen Luftfahrtstecker, um die Drähte für die Kunden einfach zu verbinden.
10. Sie können die Schnittlänge und -menge auf dem Touchscreen einstellen. Die Maschine stoppt automatisch nach Abschluss des Schneideprogramms.
