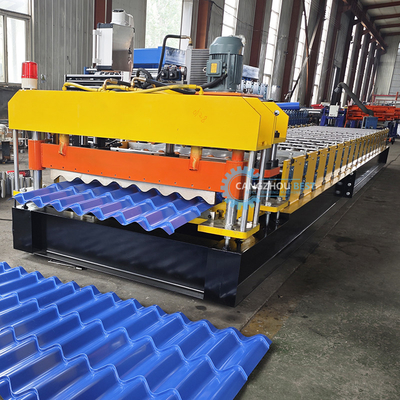

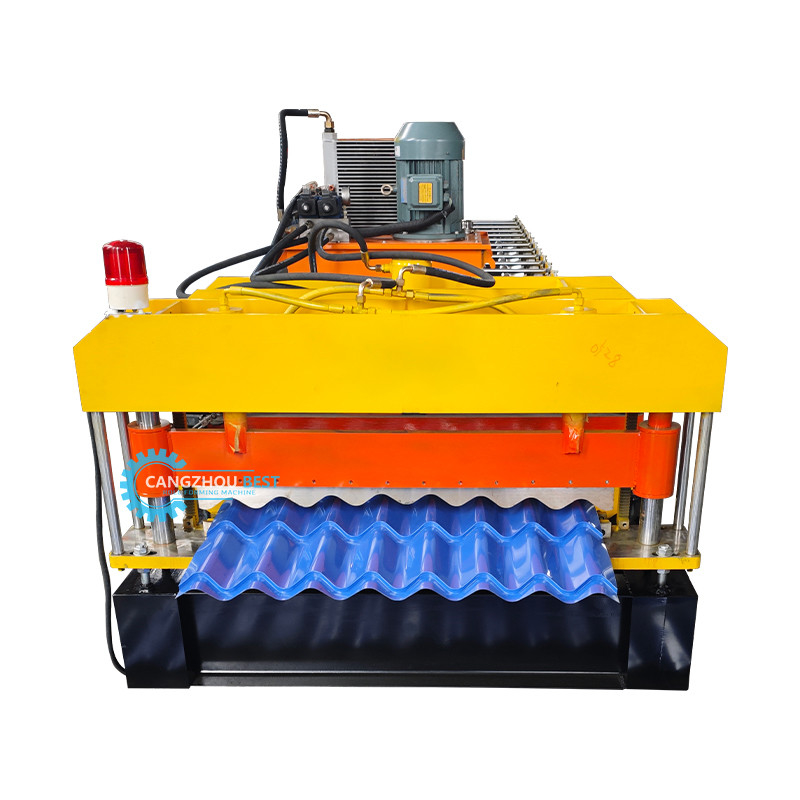

Metallziegel-Dachblechformmaschine
Verschiedene Dachpaneelformmaschinen können je nach Kundenprofilzeichnungen und Anforderungen unterschiedliche Formen von Stahl-Dachwandblechen herstellen. Die Stahl-Dach- und Wandbleche sind neue Baumaterialien mit verschiedenen Dicken und Farben. Die fertigen Produkte werden als Dächer und Wände von Turnhallen, Flughäfen, Theatern, Fabriken, Lagerhäusern, Garagen, Ausstellungszentren usw. verwendet.
Hauptparameter
| Name |
Modell/Name |
Menge |
Technische Beschreibung |
| 1. Abwicklersystem |
Abwickler mit Arm (mit Ultraschallsteuerung) |
1 Satz |
Armtyp, hydraulisch spreizend, elektrischer Motor gibt das Blech aktiv frei, mit Coil-Wagen und Pressarm. |
| 2. Hauptformsystem |
Vor-Scher-Vorrichtung |
1 Satz |
1. Rollenmaterial: Stahl Nr. 45 mit harter Chromoberfläche.
2. Material der Rollenwelle: Stahl Nr. 45
3. Innere Stützstruktur der Rolle: Führungssäule
4. Zyklodial-Stiftgetriebe-Untersetzermotorantrieb, die hinteren/vorderen Rollen werden von der Kette angetrieben, ein Teil der oberen/unteren Rollen wird vom Getriebe angetrieben
5. Material des Schneidmessers: Cr12 gehärtet
6. Material des Stanzwerkzeugs: Stahl Nr. 45 mit Nitrierbehandlung.
|
| Zuführungsführungsvorrichtung |
1 Satz |
| Folienabdeckvorrichtung |
1 Satz |
| Rollformsystem |
1 Satz |
| Presssystem |
2 Sätze |
| Nachschneidevorrichtung |
1 Satz |
| Vollständige Sicherheitsabdeckung |
1 Satz |
| 3. Ausgabesystem |
Auflagetisch |
2 Sätze |
Zur Unterstützung der fertigen Platte |
| 4. Hydrauliksystem |
1 Satz |
Getrennte Hydraulikstation für die Hauptmaschine und den Abwickler. |
| 5. Elektrisches Steuersystem |
1 Satz |
1. SPS-Steuerung, Encoder automatische Längenschnitte
2. Bedienbühne: Touchscreen + Taste
3. AC-Frequenz zur Geschwindigkeitsregelung
|
Detailinformationen
Abwickler
5T manueller Abwickler
Merkmale: Dorn und Basis sind die beiden Komponenten des Abwicklers, der Dorn wird manuell durch eine mechanische Vorrichtung ein- und ausgefahren. Nachdem die Spule auf den Dorn fixiert wurde, wird die Spule mit dem Dorn zusammen auf die Basis zurückgelegt.
Leistung: Keine;
Leistung des Öffnens und Schließens der Segmente: Mechanisch;
Leistung der Segmentdrehung: Zug durch das Formsystem;
Anzahl der Segmente: 4 Stück;
Bereich der Segmentspreizung: 460 ~ 520 mm;
Höhe des Dornzentrums: 0,65 m;
Zuführgeschwindigkeit: abhängig von der Geschwindigkeit der Rollformmaschine;

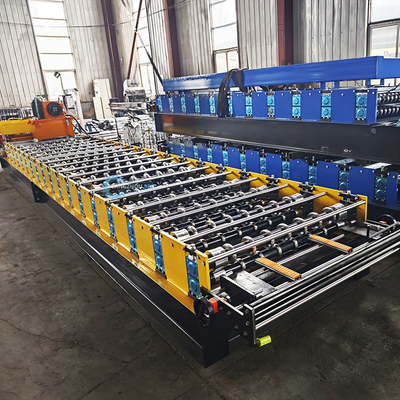

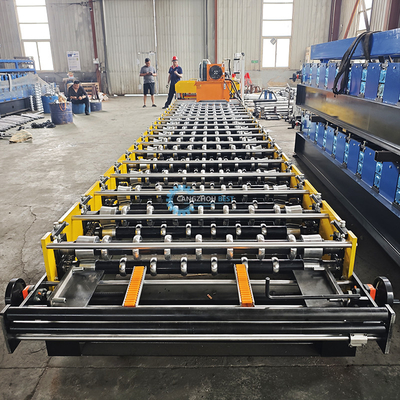

Rollformmaschine
Rollen: Entworfen von leitenden Ingenieuren mit Auto-Cad-Software, hergestellt aus 45# hochwertigem Stahl mit CNC-Werkzeugmaschinen und hartverchromt;
Welle: Hergestellt aus 45# hochwertigem Stahl mit CNC-Werkzeugmaschinen;
Stützrahmen: Stahlwand zur Führung des Lagerfundaments der Formstation;
Anzahl der Rollenstationen: bis zu 18 Gruppen
Material für Rollen: Hochwertiger 45# Stahl, poliert und mit Chrom HRC55-60° beschichtet
Material für die Welle: Hochwertiger 45# Stahl, poliert und mit Chrom HRC55-60° beschichtet
Wellendurchmesser: 70 mm
Rahmenplattendicke: 14 mm
Unterer Rahmen: 36# H-Trägerstahl
Schneidvorrichtung
Funktion: Schneidvorgang wird von der SPS gesteuert. Die Hauptmaschine stoppt automatisch und der Schnitt erfolgt. Nach dem Schnitt startet die Hauptmaschine automatisch neu.
Stromversorgung: Hydraulikstation;
Rahmen: geschweißter Stahlrahmen;
Hubschalter: berührungsloser optischer Schalter;
Schneiden nach dem Formen: Schneiden des Blechs nach dem Rollformen auf die erforderliche Länge;
Längenmessung: automatische Längenmessung.
Hydrauliksystem
Hydraulikstation
Gesteuert durch Zahnradölpumpe. Nach dem Einfüllen des Hydrauliköls in den Hydrauliköltank treibt die Pumpe die Schneidmaschine an, um die Schneidaufgabe zu beginnen.
Passende Ausrüstung: Das System umfasst einen Satz Hydrauliktank, einen Satz Hydraulikölpumpe, zwei Hydraulikleitungen und zwei Sätze Elektromagnetventile.
Verwendet Hydrauliksystemkomponenten von Top-Marken, um Stabilität und Lebensdauer zu gewährleisten und Leckagen zu vermeiden.
Liefert die anfängliche Leistung an den Schneider über einen geschlossenen Öltank. Er ist ausgeschaltet, wenn nicht geschnitten wird, was Strom spart.
Elektrisches Steuersystem
Automatische Längenmessung: Eine Längenmesseinheit, die leicht auf die Oberfläche des Stahlblechs gedrückt wird; die Einheit rollt mit der Bewegungsgeschwindigkeit des Stahlblechs und erfasst dann die Länge; Längenungenauigkeiten können leicht korrigiert werden.
Automatische Mengenmessung;
SPS wird zur Steuerung von Länge und Menge verwendet. Die Maschine schneidet automatisch auf Länge und stoppt, wenn die erforderliche Menge erreicht ist;
Bedienfeld: Taster, LED-Anzeige für Länge und Menge;
Längeneinheit: Millimeter;
Überlastung des Motors, Überstrom des Systems, Kurzschlussschutzfunktion;
Anzeige der Gesamtlänge und der produzierten Gesamtmenge.
Prozessablauf
Unsere Fabrik
| 1. Wie frage ich nach einem genauen Angebot für eine Rahmenherstellungsmaschine? |
| 1.) Normalerweise geben wir ein genaues Angebot basierend auf dem Profilzeichnung, daher, wenn Sie ein genaues Angebot erhalten möchten, zeigen Sie uns bitte zuerst die Profilzeichnung. |
| 2.) Die Maschine kann in vielen Typen und Methoden konstruiert werden, für den Maschinenrahmen, die SPS-Marke, die Motor-Marke beeinflusst alles den Preis. |
| 2. Zahlungsbedingungen: |
| 30% T/T, Restbetrag vor Versand nach Inspektion zu zahlen. Wir akzeptieren auch Zahlungen L/C, O/A, D/P. |
| 3. Was ist Ihr Kundendienst? |
| Die Garantiezeit für die Rahmenherstellungsmaschine beträgt 24 Monate. Wenn die defekten Teile nicht repariert werden können, können wir neue zum Ersatz schicken, aber Sie müssen die Expresskosten selbst bezahlen. Wir bieten technische Unterstützung für die gesamte Lebensdauer der T-Bar-Rollformmaschine. |
| |
| 4. Wie besuche ich Ihr Unternehmen? |
| a. Flug nach Peking Flughafen: Mit dem Hochgeschwindigkeitszug von Beijing Nan nach Cangzhou Xi (1 Stunde), dann können wir Sie abholen. |
| b. Flug nach Shanghai Flughafen: Mit dem Hochgeschwindigkeitszug von Shanghai Hongqiao nach Cangzhou Xi (4,5 Stunden), dann können wir Sie abholen. |
