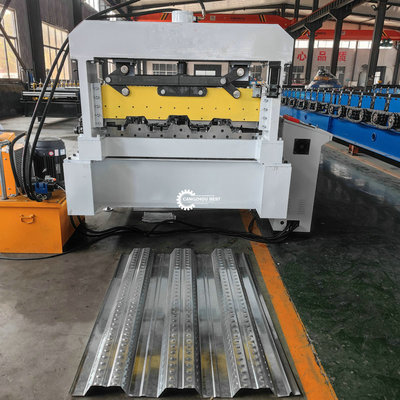

Hochwertige Rollenformmaschine YX1000 für den Türkei-Markt
Hauptmerkmal
Die Deckplatten, die von dieser Deck-Boden-Roll-Formmaschine hergestellt werden, haben eine hohe Festigkeit bei großen Wellen. Sie haften gut an Beton. Sie werden auf hohen Gebäuden verwendet. Sie sparen nicht nur Stahlformplatte,aber auch Investitionen sparen. Die Deckbodenplatten werden für hohe Gebäudeoberflächenplatten verwendet, es hat so viele gute Vorteile, wie hohe Welle, hohe Festigkeit, hohe Atuomation, niedrige Kosten.
Arbeitsablauf
Entwickeln ️ Fütterung und Führung ️ Rollenform ️ Schneiden ️ Ausgangstabelle
Technische Parameter
(1) 5T Manuelle Entwicklung
- Breite der Zuführung: 1250 mm
- Kapazität: 5 Tonnen
- Durchmesser zwischen 500-590 mm
- Maximaler Außendurchmesser: 1500 mm
- Modus der Ausweitung & Kampf: Innener Ausweitung & Kampf manuell
- Fütterungsart: manuell
- Farbe: blau

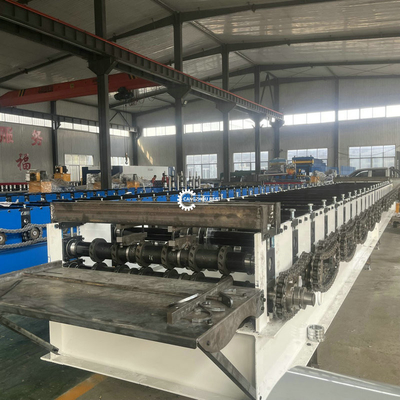

(2) Hauptmaschine zur Rollenformung

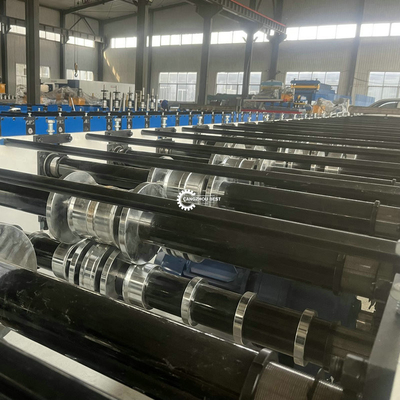

- Material der Walze: 45# Stahlchromplattierte Oberfläche mit Härte
- Durchmesser der Welle: 85 mm
- Kette: 1,0 Zoll Doppelkette
- Alle angetriebenen Teile werden mit einem Schutzdeckel bedeckt
(3) Maschinenstruktur
- Hauptrahmen durch 350H Balkenschweißen
- Maschinenstruktur: Wandplattenplatte
(4) Hydraulisches Schneidsystem
- Schneiden nach der Formung: Schneiden Sie das Blatt nach der Rollenformung auf die erforderliche Länge
- Für den Betrieb zwei hydraulische Zylinder.
- Material der Klinge:Cr12, 58-62 HRC-Härte
- Schneidleistung durch Hydraulik,5.5 kW
- Arbeitsdruck: 16Mpa einstellbar
- Längenmessung: automatische Längenmessung des Encoder
- Toleranz für die Länge: +/- 1,5 mm für jedes Endproduktstück

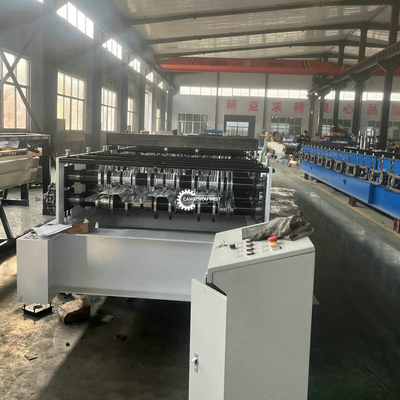

(5) Computersteuerung
- Programmierbare Einstellung von Profillänge und Profilmenge
- Betriebssystemsprache: Englisch und Chinesisch
- Spannung, Frequenz, Phase: 380V, 50 Hz, 3Phase
- Computer zur Steuerung von Länge und Menge. Die Maschine schneidet automatisch auf Länge und stoppt, wenn die erforderliche Menge erreicht wird
- Die Ungenauigkeit der Länge kann leicht geändert werden.
- Bedienfeld: Knopfschalter und Touchscreen
- Längeneinheit: Millimeter
- PLC-Marke: Panasonic
- Übertrager: Yaskawa
- Touchscreen: MCGS
(6) Hydraulisches System
- Hydraulische Leistung: 5,5 kW
- Arbeitsdruck: 16Mpa einstellbar
- Magnetventil: 1 Gruppe
- Hydrauliköl: 46# Hydrauliköl
- Anzahl: 1
Wettbewerbsvorteil
1. Betriebssicherheit
2. gutes Aussehen, hohe Qualität
3. angemessener Preis
4. CE-Zertifizierung
5. Hohe Festigkeit
Arbeitsablauf
Abwicklung --- Blechvergütung --- Rollenformung --- Blechschneiden --- Fertigplatten auf Tischen
Technische Spezifikation
| - Nein. Ich weiß nicht. |
Artikel |
Parameter (alles hängt von unserem endgültigen Entwurf ab) |
| 1 |
geeigneter Rohstoff |
Typ |
Verzinkte und galvanisierte Stahlstreifen, GI, GL |
| Leistungskraft |
235 MPa (oder anderer hochfester Stahl) |
| Ausführung und Ausführung |
0.8-1.2 |
| Breite ((mm) |
Gemäß dem endgültigen Entwurf |
| 2 |
Kapazität des Entwicklers |
5 t oder 10 t |
| 3 |
Rollformer Arbeitsgeschwindigkeit ((m/min) |
Ungefähr 6 m/min |
| 4 |
Hauptmotorleistung ((KW) |
11 kW x 2 |
| 5 |
Hydraulische Leistung ((KW) |
5.5 kW |
| 6 |
Herstellen von Rollengruppen |
Rund 33 Gruppen |
| 7 |
Rohstoffe aus Wellrohr |
Hochwertiges mit hartem Chrom beschichtetes Stahl Nr. 45 |
| 8 |
Rohstoffe für Schneidklingen |
mit einer Breite von nicht mehr als 600 mm |
| 9 |
Steuerungssystem |
Mitsubishi PLC & Konverter und Touchscreen |
| 10 |
geeignete industrielle Spannung |
Bei der Verwendung von elektrischen Antrieben sind die folgenden Bedingungen einzuhalten: |
| 11 |
Maschinendimensionen (L*W*H) |
16 x 1,6 x 1,6 Meter |
| 12 |
Maschinengewicht |
Ungefähr 16 Tonnen
|
Häufig gestellte Fragen
1Kann eine Maschine nur eine Größe produzieren?
Nicht genau, es hängt davon ab, welches Profil der Kunde produzieren will.
2- Haben Sie technische Unterstützung?
Ja, wir beraten gerne und haben auch qualifizierte Techniker zur Verfügung, um die Maschine im Ausland für Kunden' Werkstatt zu warten, wenn nötig.
3Sind Sie eine Handelsfirma oder eine Fabrik?
Wir sind Hersteller und exportieren unsere Maschine selbst.
4- Wie lange kann man die Maschine bauen?
Normalerweise könnte eine hochpräzise Rollenformmaschine in 40 Arbeitstagen hergestellt werden. Wenn Sie Maschinen in Eile benötigen, können wir sie für Sie in weniger als einem Monat herstellen.
5Liefern Sie maßgeschneiderte?
Natürlich können wir die Maschine nach den Anforderungen und Profilzeichnungen entwerfen, die Sie uns zur Verfügung stellen.
6Können wir Ihre Fabrik besuchen?
Natürlich. Herzlich willkommen in unserer Fabrik.
7Wie kann ich Ihre Fabrik besuchen?
Mit dem Hochgeschwindigkeitszug von Shanghai nach East Wuxi (Wuxi Dong Station), eine halbe Stunde.
8- Wie lange ist die Garantiezeit?
12 Monate Garantiezeit, beginnend mit dem Datum der erfolgreichen Installation und Inbetriebnahme der Ausrüstung am Standort der Installation des Käufers.
9- Können wir die Lieferung arrangieren?
Ja, natürlich, wir können den Versand für unsere Kunden organisieren und einen Service von Tür zu Tür anbieten.
