Glasfliesen-Doppelschicht-Dachplatten-Rollformmaschine mit hochpräzisem Zähler

Glasfliesen-Doppelschicht-Dachplatten-Rollformmaschine mit hochpräzisem Zähler

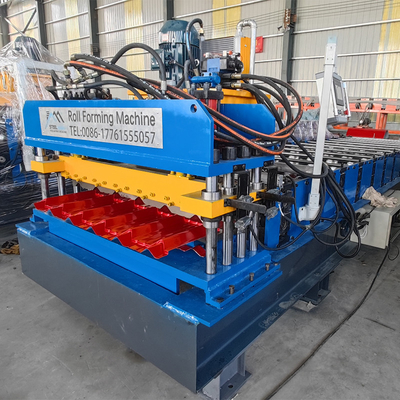

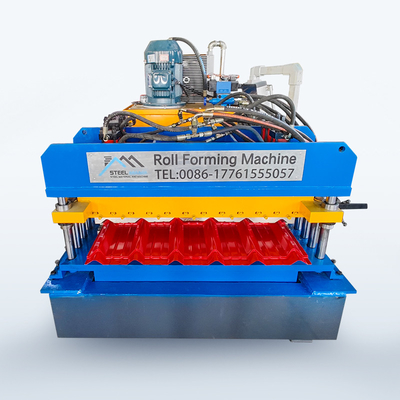

Diese Color Steel Sheet Double Layer Roof And Wall Roll Forming Machine ist perfekt kombiniert zwei verschiedene-Modell-Maschinen zusammen, dies kann den Platz sparen und ist auch einfach zu bedienen.Die beiden Modelle werden je nach Bedarf der Kunden ausgewählt..

Farbstahlblech-Doppelschicht-Dach- und Wandrollenformmaschine besteht aus Fütterungsplattform, Hauptformkern, Scherenmechanismus, Hydraulikstation, Computersteuerungskabinett,hochpräzise Zähler usw.

Einzelheiten

Schleifmaschine

5T-Hand-Entwickler

Merkmale: Mandel und Keller sind die beiden Bestandteile des Entwicklers, der Mandel schrumpft und dehnt sich manuell durch mechanische Vorrichtung aus, nachdem die Spule an den Mandel befestigt wurde,Dann legen Sie die Spirale mit Mandrel zusammen zum Keller.

Leistung: Keine;

Leistung des Öffnens und Schließens von Segmenten: mechanisch;

Drehleistung des Segments: Zug durch Formsystem;

Anzahl der Segmente: 4 Stück;

Bereich der Segmenterweiterung: 460 ~ 520 mm;

Höhe der Mitte des Mandel: 0,65 m;

Zuführgeschwindigkeit: abhängig von der Drehzahl der Rollenformmaschine;

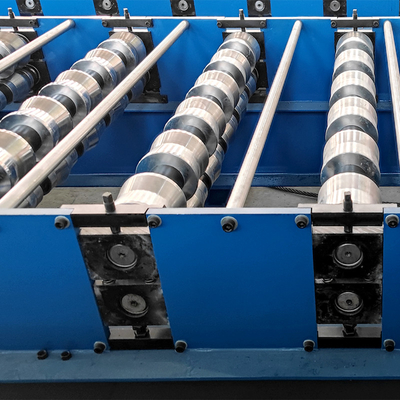

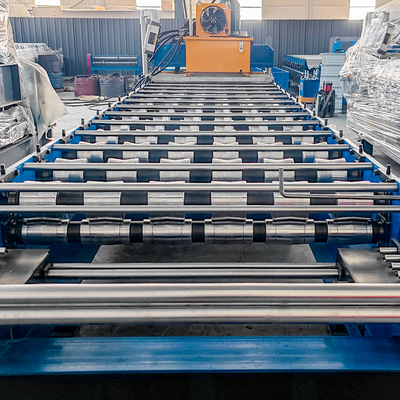

Rollenformmaschine

Rollen: Entwurf von leitenden Ingenieuren mit Auto-CAD-Software, hergestellt mit hochwertigem Stahl von 45 °C durch CNC-Werkzeugmaschinen und mit hartem Chrom beschichtet;

Schacht: aus hochwertigem Stahl von 45* durch CNC-Werkzeugmaschinen gefertigt;

Stützrahmen: Stahltafel zur Führung des Lagersockels der Formstation;

Zahl der Rollstationen: bis zu 18 Gruppen
Material für Walzen: hochwertiger 45# Stahl, poliert und mit Chrom HRC55­60° beschichtet
Material für die Welle: hochwertiger 45° Stahl, poliert und mit Chrom HRC55­60° beschichtet

Durchmesser der Welle: 70 mm

Größe des Rahmens:14 mm

Unteren Rahmen: 36# H-Abschnitt Stahl

Schneidvorrichtung

Funktion: Die Schneidfunktion wird durch PLC gesteuert. Die Hauptmaschine stoppt automatisch und das Schneiden erfolgt. Nach dem Schneiden startet die Hauptmaschine automatisch.

Stromversorgung: Hydraulikstation;

Rahmen: Schweißstahlrahmen;

Schlagschalter: berührungsloser photoelektrischer Schalter;

Schneiden nach dem Formen: Schneiden Sie das Blatt nach dem Formen der Rollen auf die gewünschte Länge;

Längenmessung: automatische Längenmessung.

Hydraulisches System

Hydraulikstation

Nach dem Füllen des Hydrauliköls in den Hydraulikölbehälter treibt die Pumpe die Schneidmaschine an, um mit dem Schneiden zu beginnen.

Ausrüstung: Das System umfasst einen Satz hydraulischer Tank, eine Hydraulikölpumpe, zwei Hydraulikrohre und zwei Elektromagnetikventile.

Es wurden hochwertige Hydraulik-Systemkomponenten angenommen, um die Stabilität und Lebensdauer zu gewährleisten und Leckagen zu vermeiden.

Die erste Energieversorgung erfolgt durch einen geschlossenen Ölbehälter, der ohne Abschneiden ausgeschaltet wird, wodurch Energie gespart wird.

Elektrische Steuerung

Automatische Längenmessung: ein Längenmesswerkzeug, das leicht auf die Oberfläche der Stahlbleche gedrückt wird;Das Tolling wird mit der Bewegungsgeschwindigkeit des Stahlblechs rollen und dann seine Länge messen.Die Längenunsicherheit kann leicht korrigiert werden.

Automatische Mengenmessung;

PLC wird verwendet, um die Länge und Menge zu steuern.

Bedienfeld: Knopfschalter, LED-Displaylänge und Menge;

Längeneinheit: Millimeter;

Motor-Überlastung, System-Überstrom, Kurzschlussschutzfunktion;

Anzeige der Gesamtlänge und der Gesamtmenge.

Warum haben Sie uns gewählt?

1Wir sind professioneller Hersteller, so dass wir einen besseren Preis und einen besseren Kundendienst und eine kürzere Lieferzeit anbieten können.

2Wir haben eine starke Design- und technische Fähigkeit, wir können als Kundenanforderung entwerfen und fertigen.

3Unsere Fabrik ist ISO 9001 zertifiziert.

4Wir haben viel Erfahrung mit der Installation und Ausbildung im Ausland.

5Wir haben unsere Maschinen erfolgreich in mehr als 90 Länder exportiert.

6Wir bieten eine kostenlose Zwei-Jahres-Garantie für alle unsere Artikel.

Prozessfluss
