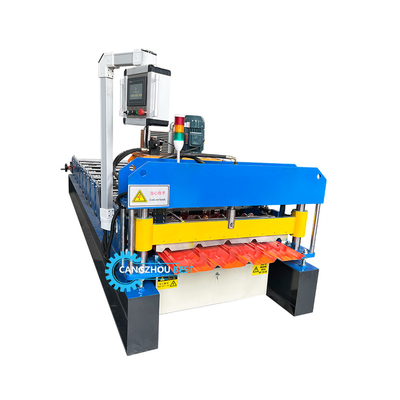

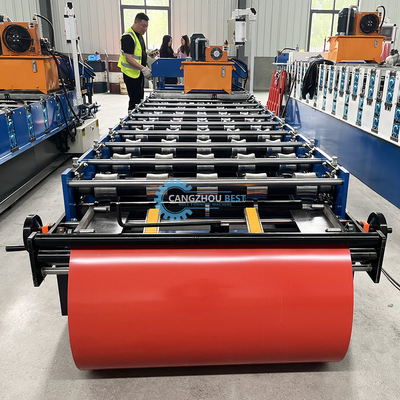

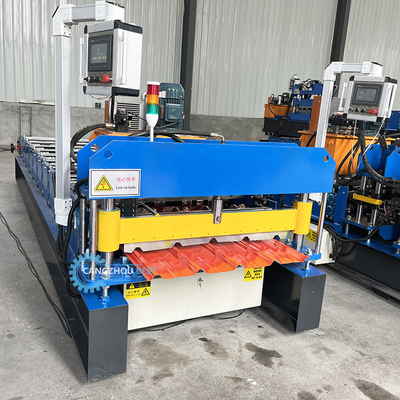

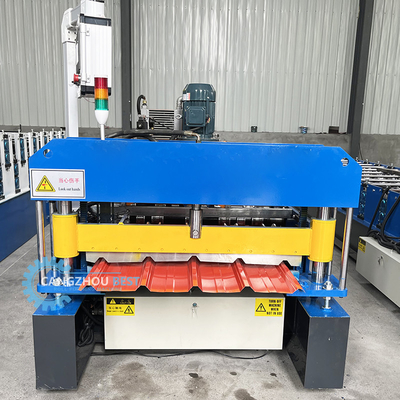

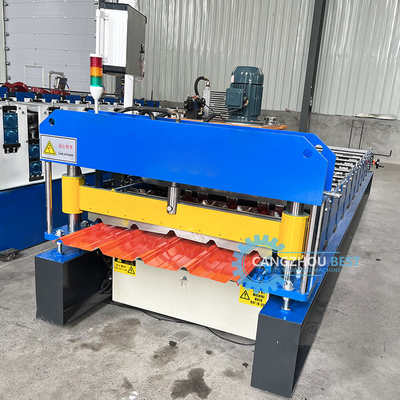

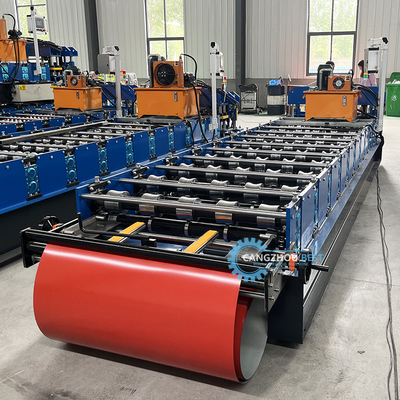

GI 900mm effektive Breite Stahlprofil IBR Dachblech-Rollformmaschine
Unsere einlagige Dachblech-Rollformmaschine produziert Dachpaneele mit schönem Aussehen und leuchtenden Farben. Diese Paneele werden häufig in Gärten, Fabriken, Resorts, Hotels, Ausstellungshallen, Feriendörfern, antiken Architekturen und modernen Villen eingesetzt.
Produktionsprozess
- Abwickeln des Blechs
- Blechführung
- Rollformen
- Länge messen
- Paneel schneiden
- Paneele zum Unterstützer
Technische Spezifikationen
Blechspezifikationen
| Parameter |
Spezifikation |
| Coil-Typ |
PPGI GI |
| Breite |
12000mm / 1220mm |
| Dicke |
0,3-0,8mm |
| Streckgrenze |
Q235 |
| Effektive Breite |
914mm / 1000mm |
Komponentendetails
| Parameter |
Spezifikation |
| Material des Eingangblechs |
Verzinkter Stahl / farbiger Stahl |
| Effektive Breite |
840mm / 1050mm |
| Zuführbreite |
1000mm / 1250mm |
| Steuerungssystem |
PLC-Steuerungssystem mit Wechselrichter (Delta-Marke) |
| Wellendurchmesser |
70mm |
| Materialdicke |
0,2-0,8mm |
| Motorleistung |
3kw |
| Pumpenleistung |
3kw |
| Arbeitsgeschwindigkeit |
10-14m/min |
| Material der Schneidmesser |
Cr12 |
| Material der Walze |
45# Stahl mit Chrom |
| Hauptrahmen |
300H Stahl |
| Spannung |
380V 3Phasen 50Hz |
| Gewicht |
ca. 3 Tonnen |
| Größe |
6,0m × 1,5m × 1,5m |
| Formungsschritte |
13 Schritte |
Elektrische Komponenten
| Komponente |
Spezifikation |
| Geeignete Leistung |
380V, 50 Hz, 3 Phasen oder nach Bedarf |
| Bildschirm |
7-Zoll-Touchscreen, einfach zu bedienen |
| PLC |
Delta DVP 14ES, gut angepasst an verschiedene Bedingungen |
| Frequenzumrichter |
Delta VFD-M mit Verlangsamung vor dem Schneiden für Längenpräzision (±1mm) |
| Längenmessgerät |
Omron, Made in Japan, hohe Genauigkeit und Stabilität |
Standardkonfiguration
| Nr. |
Komponentenname |
Einheit |
Menge |
| 1 |
Manuelle Abwickelhaspel |
Satz |
1 |
| 2 |
Hauptformmaschine |
Satz |
1 |
| 3 |
PLC-Steuerungssystem |
Satz |
1 |
| 4 |
Hydraulikpumpenstation |
Satz |
1 |
| 5 |
Nachschnitt |
Satz |
1 |
| 6 |
Elektromotor |
Satz |
1 |
| 7 |
Ausgabetisch |
Satz |
1 |
Maschinenmerkmale
• Präzise Formung mit hoher Genauigkeit
• Hochfeste Formständer garantieren gleichbleibend hohe Qualität
• Automatischer Betrieb minimiert Toleranzen bei der Schnittlänge
• Eingebautes Ziehmesser eliminiert manuelles Schneiden für die letzte Tafel
Service & Support
Zahlungsbedingungen: 30% T/T Anzahlung, 70% Restbetrag nach Werksinspektion
Lieferzeit: 30 Werktage nach Erhalt der Anzahlung
Garantie: 18 Monate mit kostenlosem Ersatz von Teilen (Kunde zahlt Versand)
Technischer Support: Verfügbar für Installationsdienste am Standort des Kunden
Verpackungsdetails
- 1 × 40 GP Container
- Hauptmaschine mit Draht befestigt
- Walzen mit Öl bestrichen und mit Kunststofffolie verpackt
- Elektrische Geräte in Holzkisten verpackt
- Alle Komponenten mit Stahldraht gesichert
Häufig gestellte Fragen
Können Sie die Maschine von Ihrem Unternehmen anpassen lassen?
Ja, wir können die Maschine nach Ihren individuellen Größenanforderungen herstellen.
Wie ist die Qualität? Gibt es eine Abteilung, die für die Qualitätskontrolle zuständig ist?
Alle Rohmaterialien werden qualitätskontrolliert. Unsere Qualitätskontrollabteilung überwacht jeden Produktions- und Verpackungsprozess, um hohe Standards zu gewährleisten.
Wie sieht es mit dem Kundendienst aus?
Technischer Support rund um die Uhr per E-Mail, Skype, MSN, WhatsApp verfügbar. Zwei Jahre Garantie mit Ersatzteilservice inklusive.
Ähnliche Produkte
Wir stellen auch her: Dachziegelmaschinen, Doppellagermaschinen, Leitplankenmaschinen, C-Z-Purlinmaschinen, Decken-Trockenbauwände-Maschinen, Wasserrohrmaschinen, Firsthaubenmaschinen, Regenrinnenmaschinen, Rolltormaschinen, Kabelträgermaschinen, U-Schienenmaschinen, Türrahmenmaschinen, Regalständermaschinen und Sandwichplattenmaschinen.
