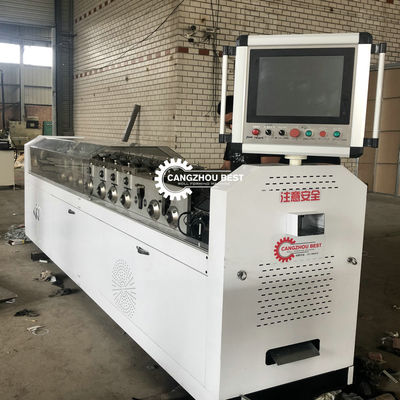

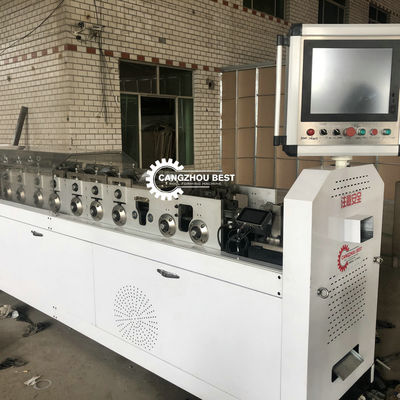

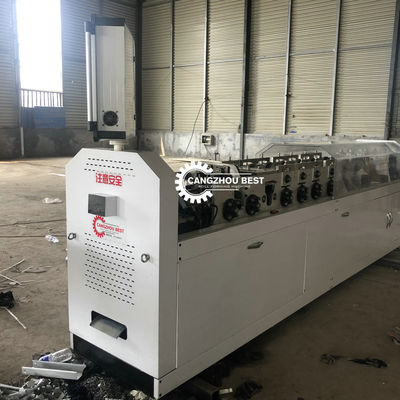

C89 140 Leichtbau Stahlrahmen Villa CAD Rollenformmaschine für das Bauen
1.Hauptspezifikation:
Größe 89*41 mm
Dicke 0,6-1,2 mm ((G300-G550 Verzinkte Spulen und Aluzinc))
Speisebreite 182 mm
Standard-Produktionsgeschwindigkeit 300-700 m/h
Maximale Produktionsgeschwindigkeit 1500 m/h
Hauptmotor 7,5 kW
Stromversorgung 380V 50Hz 3phasen oder nach Anforderung
Hydraulische Anlage 5,5 kW
Hydraulische Tankkapazität: 100 L
Hydraulische Kühlung: Lüfterkühlung
Hydraulischer Druck: Computersatz
Rahmen und Stanzformate: Schraubloch, Schalvorrichtung, Schlitzhöhle, Flanschschnitt, Rohrloch, Aufhängung, Schnitt
Toleranz: +- 0,5 mm
Druckmaschine: EC-JET
Maschinengröße: 4900*1000*1500mm
Gewicht: 5000 kg
Farbe: nach Anfrage
Abwickler: 2 t, automatischer Abwickler
VERTEX BD Hausdesign-Software
1Die Wand-, Boden- und Dachkonstruktion wird automatisch hergestellt, wodurch die Planungszeit gespart wird.
2.Automatisches 3D-Formen, 100%ige Genauigkeit.
3Mit der Analyse-Projektfunktion kann die Software die Tragfähigkeit berechnen.
4Erstellen Sie eine 3D-Karte und eine 3D-Dekorationsansicht.
5.Der gesamte Gebäudekram kann auf eine unabhängige Einheitszeichnung aufgelöst werden.
6- Berechnung der Materialkosten, einschließlich des benötigten Stahls, Platten, Wärmedämmstoff, Türen und Fenstern, Schrauben und
sonstiges Übereinstimmungsmaterial.
7- Erstellen der verarbeiteten Daten einschließlich des markierten Werkstücks, das mit der Ausrüstung verbunden ist.
8.Softwarewartung und Schulungsgebühren.
9Die Wartungs- und Supportgebühr beträgt USD 2200.00/Jahr. Sie ist für Software-Updates und optional.
Beschreibung der Ausrüstung
1) automatischer vertikaler Einkopf-Entwickler: 1 Satz
a.Anhand einer Handspannung, Spulen-ID:460 mm-520 mm, Spulen-OD:1400 mm, Belastung:2000 kg
b.Automatisches Frequenzumrechnungsentwickeln
c. Leistung:2.2KW
2) Rahmen: Verwendung von Stahlplattenschweißen, die Gesamtglühen zu Spannungsbehandlung, um eine langfristige Verwendung ohne Verformung zu gewährleisten; und
CNC-Bearbeitungszentrum zur Gewährleistung der Maßgenauigkeit.
3) Bogen: Hauptbogen ist die Boxstruktur, die Box ist die CNC-Bearbeitungszentrumverarbeitung, der Hilfsbogen ist die unabhängige Struktur.
4) Walzform: Cr12mov, nach Vakuumgehärtetem HRC60-62 ° zur Verfeinerung des Loches und der Fläche, CNC-Drehmaschine
Veredelung der Rollenoberfläche.
5) Hauptachse: Material für Werkzeugstahl 40Cr, Dämpfung und Härtung, Wärmebehandlung, Außenschleifbearbeitung
6) Antriebssystem: Servomotor und Reduktorverbindung zwischen dem Rad mit Präzisions-Hard-Tooth-Gang-Öl-Eintauchen, um
die langfristige Verwendung ohne Verschleiß gewährleisten.
7) Hydrauliksystem
a. Energiespeicherstruktur, Energieeinsparung und Umweltschutz
b. Hydraulische Komponenten: Deutschland Bosch Rexroth Produkte
8) Stanzformen
Die Modellmaterial verwendet werden S45C Werkzeugstahl, Formen einfügen mit D2 oder SKD11 hochwertigen Stahl, Formenteile mit japanischen Reis
Produkte.
9) Elektrische Teile
a.Einfuhr von Motion Controllern und PLCs
b. Niederspannungskomponenten von internationalen Marken der ersten Klasse
10) CNC-Tintenstrahldrucker
a.Konfiguration eines hochwertigen, auf Lösungsmitteln basierenden elektronischen Tintenstrahldrucks in industrieller Qualität, klar und fest geschrieben, leicht zu drucken
installieren
b.Inkten auf Basis von solventen, leicht zu kaufen und sparsam zu verwenden
c.Automatische Drucke, die automatisch durch die Konstruktionssoftware ohne menschliches Eingreifen erzeugt werden.
d.Durch das Frame Mac-Produktionssteuerungssystem kann der Hersteller von LGS zusätzliche Informationen wie Firmenname, Logo, Websites usw. hinzufügen.
Ich bin dran.
2.Maschinen einschließlich:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hydraulische Pumpestation
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.Drucker mit Tintabdruck
1Die Schrift ist klar und solide und der Drucker ist einfach zu bedienen.
2Der Druck wird automatisch durch die Entwurfssoftware ohne menschliches Eingreifen erzeugt.
3Mit unserem System kann der Kunde zusätzliche Informationen wie Firmenname, Logo, Websites usw. hinzufügen.
4.Das Standardpaket enthält:
Das Standardpaket enthält:
1) Architekturgestaltung
*Vollständige architektonische Zeichnungen
* 3D-Browser mit Möbeln und Zubehör
*Werkzeuge zur Erstellung präsentierbarer Modelle (z.B. Faszien, Soffiten, Fenster- und Türverkleidungen, Rinnen...)
2) 3D-Modellierung und 2D-Drafting
3) DWG, DXF, 3DS, IGES und SAT-Schnittstellen
4) Archivierungswerkzeuge
5) Offene GL-Rendering
6) Datenbank für Materialien
7) Wand-, Fußboden- und Dachplatten und Dachträger
* Automatische Panelzeichnungen
* Zeichnungen der automatischen Trussstruktur
* Automatische Zeichnungen für Balken und Balken
8) Werkstoffliste, Schnittlisten
9) Unterstützung und Aufrechterhaltung im ersten Jahr
Zusatzmodule:
- Vertex-Standard XML NC-Schnittstelle
- Modul für die Konstruktion von Vertex-Gitterstangen (AS/NZS-Normen)
- Vertex 3D PDF-Export
5- Packen.
- 1. Nackt, mit wasserdichtem Tuch und Stow-Holz.Importiertes Computersteuerungssystem mit wasserdichtem Tuch und Karton.
- 2.Diese Produktionslinie wird 18 Monate lang kostenlos gewartet.Wenn die Maschine in China verwendet wird, werden wir die Maschine kostenlos installieren und debuggen.Wenn sie im Ausland verwendet wird,Wir schicken den professionellen Techniker zum DebugDie Käufer sollten alle Gebühren für Techniker, die ins Ausland reisen, übernehmen.
- 3. Alle Teile der Rollenformmaschine sind lebenslang wartungsfrei, wenn in 18 Monaten unsere Firma die Kosten für den Austausch des defekten Teils wie die Kosten für Neuteile und die Expresskosten trägt,wenn mehr als 18 MonateWir sind auch frei, die defekten Teile zu warten, aber für den Versand der neuen Teile muss der Käufer die Expresskosten tragen.
- 4.Wenn Sie die Rollenformmaschine versenden,Senden wir Ihnen auch ein Set CD und Spezifikation ((Chinesisch und Englisch) mit der Maschine, sie können Ihnen beibringen, wie man die Maschinen bedient.
Wir können entwerfen, wie Ihre verschiedenen Anforderungen, pls lassen Sie mich nur wissen:
(1)Welches ist das letzte Profil und Typ, den Sie genau ausarbeiten möchten?
(2)Welche Art von Decoiler bevorzugen Sie, manuell oder vollautomatisch?
(3)Geeignetes Material, Stahl oder Aluminium, Spulenbreite und -dicke.
Und dann bieten wir Ihnen den besten Preis mit Top-Produkten und Service an! Zögern Sie nicht, kontaktieren Sie uns einfach!
Warum haben Sie uns gewählt?
| Wir liefernAlle technischen Unterstützung, wie Ingenieure, Zeichnungen und Handbücher. |
| WirEin oder mehrere Ingenieure an den Kunden für die Installation und Anpassung aller Maschinen senden |
| *KäuferSie können auch Arbeiter in unsere Werkstatt schicken, um zu lernen, wie manLeichtkeilschienenformmaschine aus Stahl |
| *VersorgungFormelführerdienst und Grundstoffbeschaffung. |
| WirIch könnte Ihnen ein schlüsselfertiges Projekt liefern. |
| Wirhaben einen guten Ruf bei unseren Kunden im In- und Ausland. |

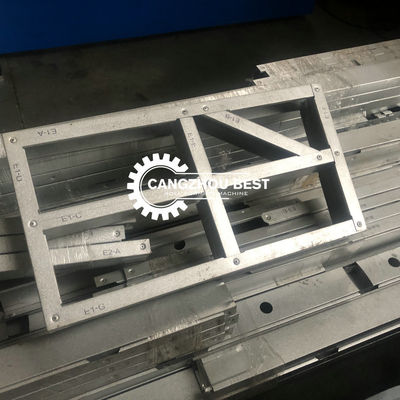

6. Fotos: ((Die gesamte Hausstruktur wird von einer Maschine hergestellt)
