Automatische Schneidmaschine zum Aufbau von Profilen aus Stahl

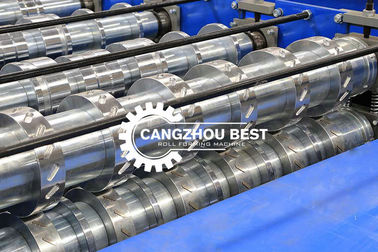

Hauptrolle, die Maschine bildet
1. Formstationen: 26stations
2. Material der Rolle: 45# ist Stahlwärmebehandlung HRC50 und Oberfläche hartes Chrom;
3. Welle: Durchmesser 80mm, Hochfrequenzoberflächenbehandlung und reibender Prozess; das Material ist 45#steel.
4. Pferdestärken: 15KW (der Motor wird benutzt, um die Hydraulikpumpe zu fahren, die dem Hydrauliköl ermöglicht, den Hydraulikmotor zu fahren und dann die Hauptmaschine. fährt)
5. Getriebe: Ketten und Gänge
6. Formung von Geschwindigkeit: 25 M/MINUTE
7. Formung von Stärke: 0,8 -1.5mm
(1) wird hochfeste Spule, Streckgrenze benutzt: 550MPa oder kleiner
(2) ändern die Endprodukte, wenn sie unterschiedliches Material und Stärke verwenden.
8. Schnitt:
(1) Flach-Blattausschnitt: Er wird verwendet, wenn man die Spule des Rohstoffs ändert; es
kann die Spule schnell schneiden und Zeit sparend.
(2) schneiden nach der Formung: Schneiden Sie das Blatt nach der Rolle, die zu erforderlicher Länge sich bildet
(3) Schnitt von Bewegung: Die Hauptmaschine stoppt automatisch und der Ausschnitt
findet statt. Nach dem Ausschnitt beginnt die Hauptmaschine automatisch.
(4) Material des Blattes: Cr12; Wärmebehandlung HRC59~61
(5) Längenmessen: Automatisches Längenmessen
(6) Toleranz der Länge: +/- 1.5mm
9. ungefähre Größe: Länge: 11,5 M * Breite: 1,5 M * Höhe: 1.3M
10.Characteristics der Hauptmaschine
(1) wird Basis vom hochfesten Strahl der Stärke H mit der geschweißten Präzision gemacht und
gute Starrheit.
(2) die Welle, die Rolle und alle Komponenten werden genau hergestellt, um lang zu haben
Lebenszeit.
(3) leistungsfähiger Entwurf, einfache Wartung





Bedienfeld für die Deckingrolle, die Maschine bildet
(1) Spannung, Frequenz, Phase: Kundengerecht
(2) automatisches Längenmaß: eine Einheitswerkzeugausstattung des Längenmessens
welches leicht auf die Oberfläche des Stahlblechs gedrückt wird; das Läuten rollt
mit der beweglichen Geschwindigkeit des Stahlblechs und fragen Sie dann ab, um seine Länge zu messen.
(3) automatisches Quantitätsmaß
(4) wird PLC benutzt, um Länge u. Quantität zu steuern. Maschine wird automatisch
Schnitt zur Länge und zur Endfalls erforderlich Quantität wird erzielt
(5) können 99 Arten Maße in einen Auftrag gleichzeitig eingestellt werden,
ununterbrochen Produktion und neun Aufträge können befestigen-in auf einmal sein.
(6) wird die Gesamtlänge des Auftrages automatisch gezählt; wenn
die Materialbereitstellung ist genug, das Material aufhört automatisch, die Maschine zu betreten, die das bequeme Gerät für die Aufträge ist (mit unterschiedlichem Material) zum des Materials zu ändern.
(7) kann Längenungenauigkeit leicht geändert werden.
(8) Bedienfeld: Knopf-artiger Schalter, LED-Anzeigenlänge und Quantität
(9) Längeneinheit: Millimeter und Zoll (eingeschaltet das Bedienfeld)
(10) Bewegungsüberlastungsschutz
(11) System-Überstromschutz
(12) Kurzschlusssicherung
(13) Anzeigengesamtlänge produziert
(14) Anzeigengesamtmenge produziert




Hydraulikpumpe
Hydrauliksystem für den Schnitt
Der Motor wird benutzt, um die Hydraulikpumpe zu fahren, die dem Hydrauliköl ermöglicht, den Hydraulikmotor zu fahren und dann die Hauptmaschine fährt.






Tabelle (ein Handbuch für freies) annehmen
1.material: geschweißtes Stahl-rube und die Rollen mit Gummi
2.also schlagen Sie der automatische Stapler für die highe Geschwindigkeitsrolle vor, die Maschine bildet
