Kaltgeformte Stahlmaschine mit hoher Geschwindigkeit 20-25 m/min

Kaltgeformte Stahl-C-Studs-Kaltrollenformmaschine für Dach- und Wandrahmen

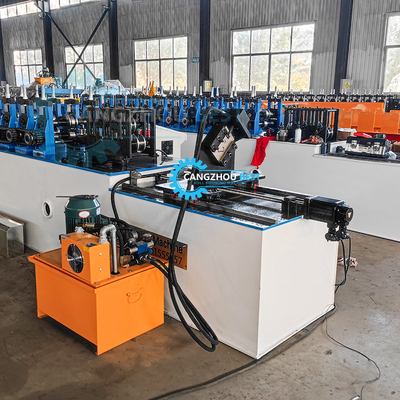

Technische Spezifikationen einer C-Profil-Rollformlinie

1. Rohmaterialdicke: Verzinkte Stahlspulen, Zinkbeschichtete Stahlspulen, Aluzinc-Stahlspulen
2. Ausgangsstoffdicke: 0,6-0,8 mm
3. Maschinenrahmen: hochwertige Stahlschweiß- und Härtebehandlung
4. Formstruktur: geschweißte Wandplattenstruktur
5. Formmotor: 5,5 kW
6. Material der Walze: Stahl der Nummer 45 mit einem Gehalt an Hartchrom von ≥ 0,05 mm
7. Material der Welle: hochwertiger Stahl Nr. 45
8. Schachtdurchmesser: 72 mm
9. Lager: HRB-Lager (Top-chinesische Marke)
10. Rollenformgeschwindigkeit: ca. 15 m/min (ohne Schneidzeit)

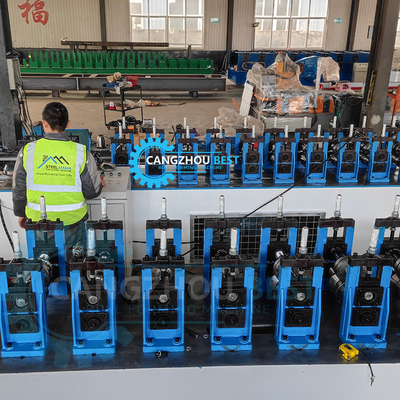

11. Rollformerstationen: etwa 13 Gruppen

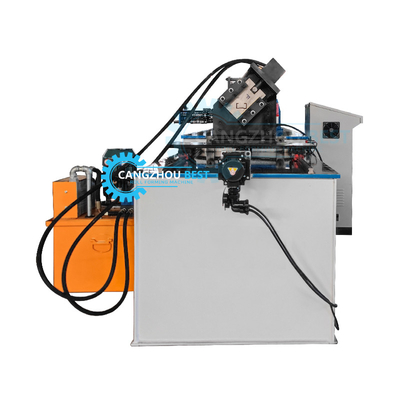

12. Schneidart: Hydraulisches Schneiden nach Rollenformung
13. Material der Schneidklinge: Cr12-Formstahl mit Löschbehandlung, HRC58-62
14. Leistung der Hydraulikstation: 2,2 kW
15. Elektrische Steuerung: Mitsubishi PLC, Wechselrichter und Touchscreen
16. Spannung: 380 V oder nach Kundenwunsch angepasst
17. Liste der Bauteile von Stahl-C-Profil-Produktionslinie

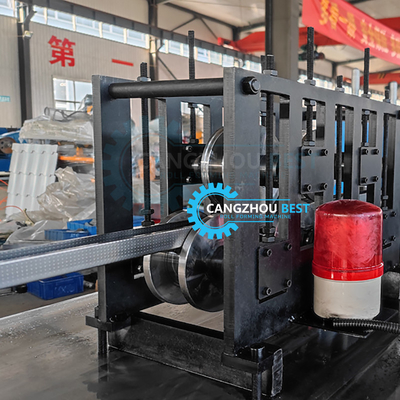

    ROLL-Formmaschine
    (1) Materialdicke: 0,3-0,8 mm PPGI und GI

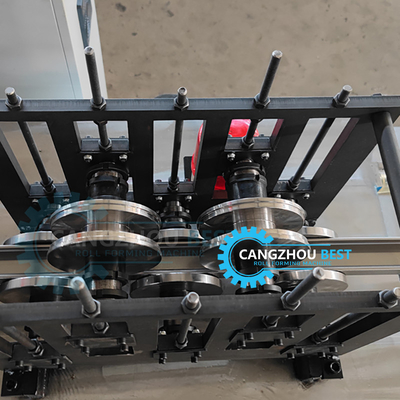

    (2) Zahl der Rollstationen: 12 Gruppen
    (3) Material für Walzen: hochwertiger 45° Stahl, poliert und mit Chrom HRC55­60° beschichtet
    (4) Werkstoff für die Welle: hochwertiger 45° Stahl, poliert und mit Chrom HRC55­60° beschichtet

    (5) Durchmesser der Welle: 70 mm

    (6) Die Dicke der Rahmenplatte: 14 mm

    (7) Unteren Rahmen: 35# H-Abschnitt Stahl
    (8) Motorleistung: 3 kW

    (9)Antriebsart: 1,0"Kette
    (10) Geschwindigkeit:15 m/min

    (11)Vorschieberzeuger

Installation und Ausbildung:

1 Wenn Käufer unsere Fabrik besuchen und die Maschine überprüfen, werden wir Ihnen beibringen, wie Sie die Maschine installieren und bedienen, und auch Ihre Arbeiter/Techniker von Angesicht zu Angesicht ausbilden.
2 Ohne Besuch senden wir Ihnen eine Bedienungsanleitung und ein Video, um Ihnen die Installation und Bedienung beizubringen.
3Wenn der Käufer unseren Techniker benötigt, um zu seiner lokalen Fabrik zu gehen, bitte arrangieren Sie Hin- und Rückfahrkarten, Essen und Hotel und tägliches Gehalt USD200, Visa-Kosten und notwendige Dinge.

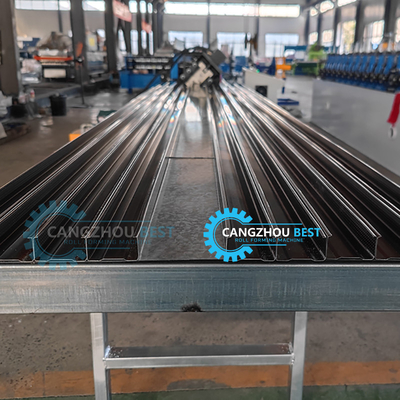

C Shape Stud und U ShapeTrack Profil Zeichnung zur Referenz
