5.5kw Glasfliesenformmaschine, Hochgeschwindigkeitsdachfliesenfertigungsmaschine

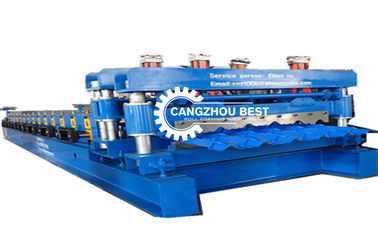

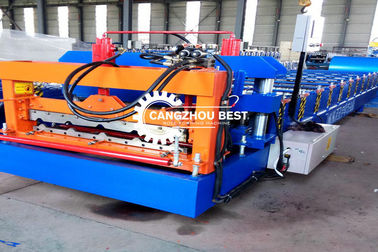

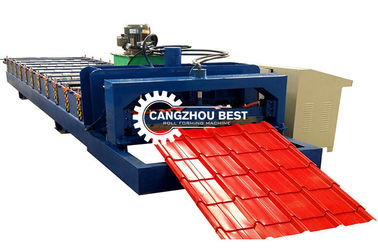

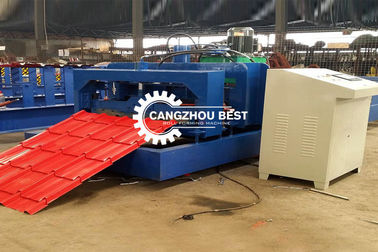

Bild der Maschine
Ein kurzes Detail
1- zur Verarbeitung geeignet:
2Breite der Platte: 914 mm
3.Rollen: 18 Reihen
4Abmessungen: 9,4*1,55*1,91 m
5. Leistung: 4+4kw
6.Dicke der Platte:0.3-0.7 mm
7.Rollendurchmesser: Φ70 mm
8Gewicht: ca. 5 T
9.Spannung: 380V 50Hz 3 Phasen
10.Hydraulisch: 40#
11.Verarbeitungspräzision: Innerhalb von 1,00 mm
12Steuerungssystem: PLC-Steuerung
Spezifikation
| - Nein. |
|
| 1 |
Der Antriebsmotor |
5.5 kw |
| 2 |
Material der Spirale |
Farbbeschichtete Bleche |
| 3 |
Maschinengewicht |
4 Tonnen |
| 4 |
Spannung |
380 V 50 Hz 3 Phasen |
| 5 |
Dicke der Bleche |
0.3 - 0,6 mm
|
1. Die Ölpumpe kann nicht starten, Handbuch kann nicht funktionieren:
(1) Die Nulllinie ist nicht fixiert. Das Voltmeter zeigt mehr als 200V normal, und mehr als 200V ist ein Nullliniefehler.
(2) Die Notstoppknopf ist verriegelt.
2Die Ölpumpe kann gestartet werden und kann nicht manuell betrieben werden: Die Hand-Auto-Taste ist nicht in der manuellen Position oder beschädigt.
3- Manuell normal, aber nicht automatisch:
(1) Der automatische Handknopf ist nicht in der automatischen Position oder beschädigt.
(2) Das Messer wird weder an der oberen Grenze noch an der oberen und unteren Grenze umgedreht.
(3) Die Form wird an der oberen Grenze oder an der oberen und unteren Grenze nicht umgekehrt.
(4) Fehler bei der Dateneinstellung.
4Das Messer geht immer weiter nach oben und die Pumpe ist blockiert:
(1) Die Obergrenze ist falsch eingestellt oder der Schalter beschädigt. .
(2) K1 und K2 werden umgekehrt.
(3) Das Magnetventil steckt fest. Schalten Sie die Ölpumpe aus und drücken Sie das Messer, um das Messer abzuschneiden. Wenn Sie das Geräusch von "Klick" hören, schalten Sie die Pumpe ein und heben Sie das Messer in die oberste Grenzposition.
5Das Messer bewegt sich nach unten und hält die Pumpe fest.
(1) Die Einstellung der unteren Grenze ist falsch oder der Schalter beschädigt.
(2) Das Magnetventil steckt fest. Schalten Sie die Ölpumpe aus und drücken Sie das Messer, um das Messer abzuschneiden.
6Die Form bewegt sich weiter nach oben und hält die Ölpumpe:
(1) Die Obergrenze ist falsch eingestellt oder der Schalter beschädigt.
(2) K3 und K4 umgekehrt.
(3) Das Magnetventil steckt fest. Schalten Sie die Ölpumpe aus und drücken Sie auf die Aufzugs- bzw. Druckfunktion.Schalten Sie die Pumpe ein, um die Form in die oberste Grenzposition zu heben.
7Die Form bewegt sich weiter nach unten und hält die Pumpe fest:
(1) Die Einstellung der unteren Grenze ist falsch oder der Schalter beschädigt.
(2) K3 und K4 umgekehrt.
(3) Das Magnetventil steckt fest. Schalten Sie die Ölpumpe aus und drücken Sie den Drucksteigertyp. Wenn Sie den Klang von click hören, schalten Sie die Pumpe ein und heben Sie das Messer auf die oberste Grenzposition.
| - Nein. Ich weiß nicht. |
Hauptparameter der Glasfliesenrollenformmaschine |
| 1 |
für die Verarbeitung geeignet |
Farbstahlplatte |
| 2 |
Breite der Platte |
1250 mm |
| 3 |
mit einer Breite von nicht mehr als 15 mm |
15 Zeilen |
| 4 |
Abmessungen |
8200*1550*1510mm |
| 5 |
Macht |
4+4kw |
| 6 |
Walzmaterial |
45# Stahl (oberflächlich mit Chrom beschichtet) |
| 6 |
Dicke der Platte |
0.3-0.6 mm |
| 7 |
Produktivität |
4 m/min |
| 8 |
Durchmesser der Walze |
Φ70 mm |
| 9 |
Spannung |
380 V 50 Hz 3 Phasen |
| 10 |
Material der Schneidplatte |
Kr12 |
| 11 |
Hydraulik |
40# |
| 12 |
Verarbeitungspräzision |
Innerhalb von 1,00 mm |
| 13 |
Steuerungssystem |
Steuerung mit SPS
|
