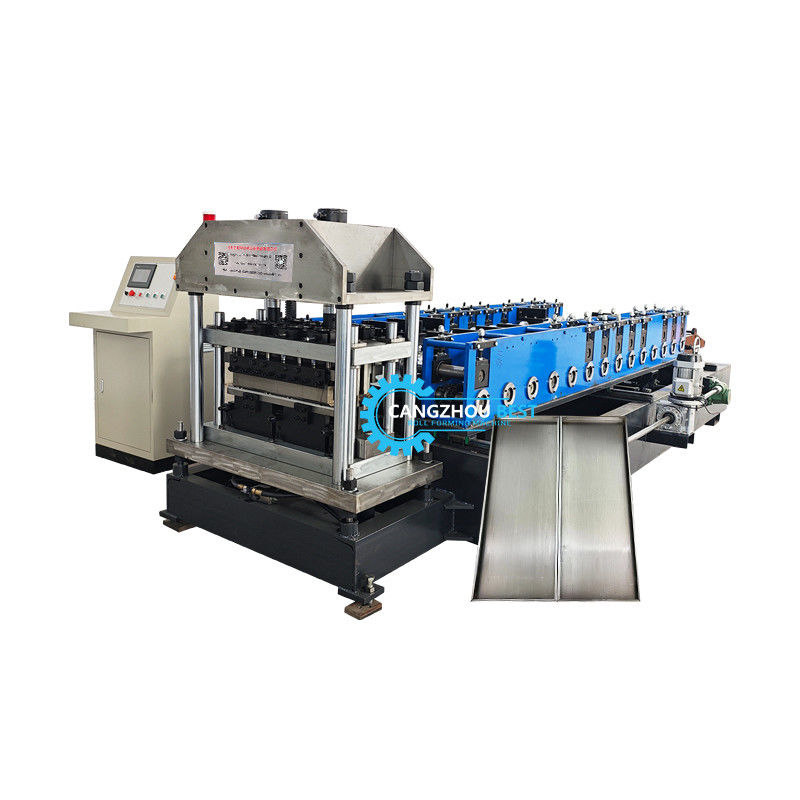

Palettenlagerrack Aufrechtes Regal Profil Rollenformmaschine Supermarkt

Maschinenkomponente

Einheit für den Abbau von Spulen
Maschine zur Formierung -- -- -- -- -- -- -- -- -- 1 Satz
Schnittvorrichtung -----------------------------------1 Satz
Stanzmaschine 1 Satz
Steuerungsanlage mit SPS -------------------------------------1 Satz
Hydraulische Pumpenstation
Hydraulische Stanzvorrichtung
Tabelle zur Unterstützung der Produktion


Anforderungen an den Rohstoff:

Prozessfluss

Verformung, Verformung, Verformung, Verformung, Verformung

Parameter

System für die Entspannung

Verwendung: Es wird verwendet, um die Stahlspule zu stützen und sie in einer Drehscheibe zu entspulen.

Passive Entwicklung durch Rollenformsystem

Lastkapazität: 3,0 T

Breite der Entwicklung: 300 mm

Innerer Durchmesser: 450-550 mm

Formvorrichtung

Merkmal: Gewährleistung der Stabilität, Präzision und Lebensdauer.

Länge des Hauptteils: etwa 3300*800*1400mm

Gewicht des Hauptteils: 3 Tonnen

Spannung: 380V/50HZ3Phase (auf Wunsch des Kunden)

Rollenbefestiger: Führungspfeiler

Rahmen: mittlere Platte geschweißt

Typ des Gedenkbogenrahmens

Größe des Rahmens: 25 mm

Antriebsmodus: Zahnrad oder Kette

Material der Walzen: GCr12MoV

Werkstoff der Wellen: 45* Stahl mit Härtung

Durchmesser der Wellen: φ90 mm

Anzahl der Walzen: 13 Walzen

Hauptleistung: 7,5 kW ((Zykloidal-Planeten-Gang-Geschwindigkeitsreduktor)

Schneidvorrichtung

1Blattmaterial: Cr12-Stahl, mit 60 bis 62°C abgeschwächt

2- Schneidsystem: Stopp und dann Schneiden, vollautomatisch

Steuervorrichtung

1. Bildschirm: Textbildschirmanzeiger

2- Delta.

Hydraulik

1. Fortgeschrittenes Hydrauliksystem aus Taiwan

2Leistung: 5,5 kW

Ersatzteile

1. leicht beschädigte Teile: Konk 2 Stück, Sicherung 4 Stück

2. Gummimatte 1 Stück;

3. Schraubenschlüssel 1 Stück
