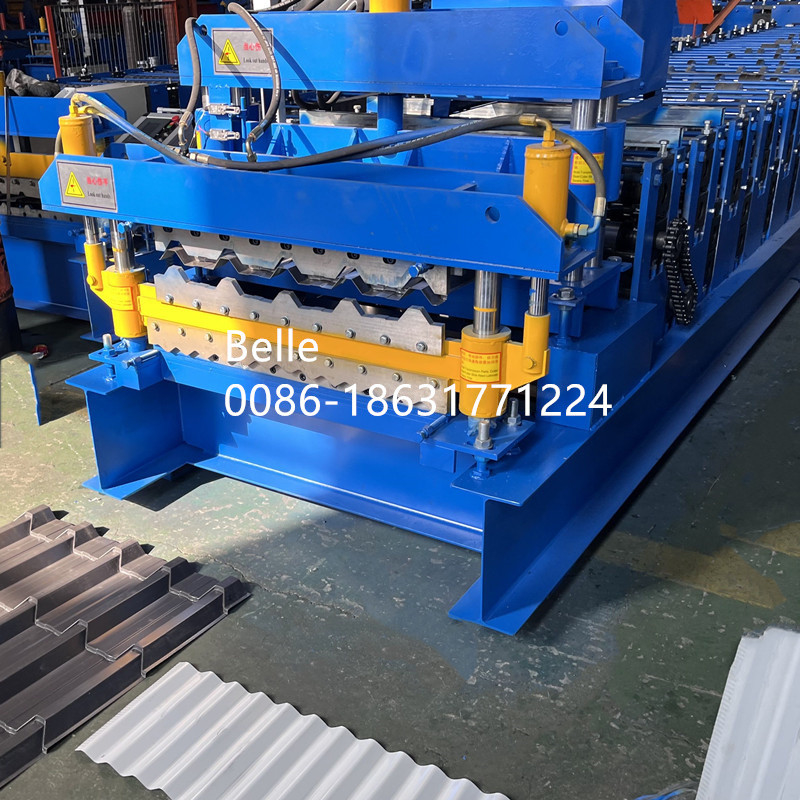

SGS R101 IBR Profilblatt Doppelschicht glasierte Fliesenherstellungsmaschine Energieeffizient

Dach Verwenden Sie R101 IBR-Profilblech und glasierte Dachziegel-Doppelschicht-Dachherstellungsmaschine

Diese Doppelschicht-Dach- und Wandprofiliermaschine aus farbigem Stahlblech ist eine perfekte Kombination aus zwei verschiedenen Maschinenmodellen, die Platz sparen und auch einfach zu bedienen sind.Die beiden Modelle werden nach Kundenwunsch ausgewählt.

Farbstahlblech-Doppelschicht-Dach- und Wandprofiliermaschine besteht aus einer Zuführplattform, einem Hauptformkern, einem Schermechanismus, einer Hydraulikstation, einem Computerschaltschrank, einem hochpräzisen Zähler und so weiter

Detail Information

Abwickelhaspel

5T manuelle Abwickelhaspel

Merkmale: Dorn und Keller sind die beiden Komponenten des Abwickelhaspels, der Dorn schrumpft und expandiert manuell durch eine mechanische Vorrichtung, nachdem die Spule am Dorn befestigt wurde, setzen Sie die Spule mit dem Dorn zusammen in den Keller zurück.

Leistung: Keine;

Kraft zum Öffnen und Schließen von Segmenten: Mechanisch;

Rotationskraft des Segments: Pull by Forming System;

Anzahl der Segmente: 4 Stück;

Bereich der Segmenterweiterung: 460 ~ 520 mm;

Höhe der Mitte des Dorns: 0,65 m;

Vorschubgeschwindigkeit: hängen Sie von der Geschwindigkeit der Profiliermaschine ab;

Profiliermaschine

Rollen: Design von leitenden Ingenieuren mit Auto-Cad-Software, hergestellt aus 45 # Edelstahl von CNC-Werkzeugmaschinen und mit Hartchrom beschichtet;

Schaft: Hergestellt aus 45 # Edelstahl von CNC-Werkzeugmaschinen;

Traggerüst: Stahlwandplatte zur Führung des Schalstationslagerkellers;

NEIN.Rollenstationen: bis 18 Gruppen
Material für Rollen: Edelstahl 45#, poliert und mit Chrom HRC55-60° beschichtet
Material für Welle: Edelstahl 45#, poliert und mit Chrom HRC55-60° beschichtet

Schaftdurchmesser: 70 mm

Dicke der Rahmenplatte: 14 mm

Unterer Rahmen: 36 # H-Profilstahl

Schneidevorrichtung

Funktion: Der Schneidvorgang wird von der SPS gesteuert.Die Hauptmaschine stoppt automatisch und das Schneiden findet statt.Nach dem Schneiden startet die Hauptmaschine automatisch.

Stromversorgung: Hydraulikstation;

Rahmen: Schweißstahlrahmen;

Hubschalter: berührungslose Lichtschranke;

Schneiden nach dem Umformen: Schneiden Sie das Blech nach dem Rollumformen auf die erforderliche Länge;

Längenmessung: Automatische Längenmessung.

Hydrauliksystem

Hydraulische Station

Es wird von einer Zahnradölpumpe gesteuert.Nach dem Einfüllen des Hydrauliköls in den Hydrauliköltank treibt die Pumpe die Schneidemaschine an, um mit dem Schneiden zu beginnen.

Match-Ausrüstung: Das System umfasst einen Satz Hydrauliktank, einen Satz Hydraulikölpumpe, zwei Hydraulikleitungen und zwei Sätze Elektromagnetventile.

Angenommene Hydrauliksystemkomponenten der Spitzenmarke, um die Stabilität und Lebensdauer zu gewährleisten und Leckagen zu vermeiden.

Versorgt den Cutter über einen geschlossenen Öltank mit der Anfangsenergie.Es ist aus, ohne zu schneiden, was Strom sparen kann.

Elektrisches Steuersystem

Automatische Längenmessung: Ein Einheitswerkzeug zur Längenmessung, das leicht auf die Oberfläche des Stahlblechs gedrückt wird;Die Maut rollt mit der Bewegungsgeschwindigkeit des Stahlblechs und misst dann seine Länge.Längenungenauigkeiten können leicht korrigiert werden.

Automatische Mengenmessung;

SPS wird verwendet, um Länge und Menge zu steuern.Die Maschine schneidet automatisch auf Länge und stoppt, wenn die erforderliche Menge erreicht ist;

Bedienfeld: Tastenschalter, LED-Anzeige Länge und Menge ;

Längeneinheit: Millimeter;

Motorüberlast, Systemüberstrom, Kurzschlussschutzfunktion;

Gesamtlänge und produzierte Gesamtmenge anzeigen.
