Landstraßen-Leitschiene des Schnellstraßen-Zaun-30kw, die Maschine 15m/Min bildet

1. Decoiler
Mit zwei spitzte sich elektrische bulgy Klammern zu, und seine Tragfähigkeit ist 8 Tonnen. Der innere Durchmesser des Rollenmaterials ist- ungefähr 500 bis 600mm, der maximale Durchmesser der Stahlspule ist 1800mm. Klammernleistungsstärke ist 2.2kw mit dem normalen Motor mit 4 Pfosten. Nehmen Sie Reduzierer der Geschwindigkeit ZQ250, sein Geschwindigkeitsverhältnis ist 31 an: 5.
Maschine 2.Leveling
Wallboardsiebenrollenplanierer mit dem Zweirollenklemm- und Fünfrollenplanieren. Rollendurchmesser zu planieren ist 110mm. Das Nivelliergerät hat vorher und nachher vertikale Führerrolle. Zufuhreinlasshafen ausgerüstet mit Klemmstellenrollen.
Material: 40Cr, gelöschte Härte: HRC48°~52°, Leistungsstärke: 7.5kw, normaler Motor mit 6 Pfosten, ZQ350speed-Reduzierer, Geschwindigkeitsverhältnis: 20:49, Bremse der Hemme φ200.

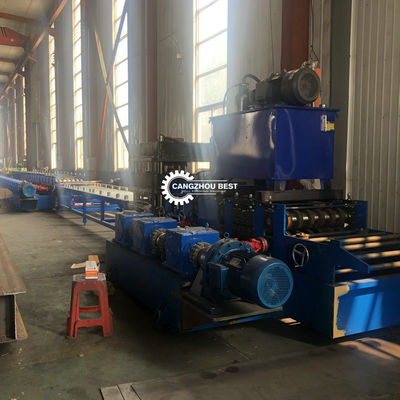

Maschine 3.Punching
Nehmen Sie hydraulische Stanzmaschine der Vierspalte YL32-315 an, und hydraulische Stationsleistungsstärke ist 22kw. Ein Satz von zwei Wellenleitschienenplatten, die Schneideisen, Entwurf und Prozess hauptsächlich entsprechend Konstruktionszeichnungen der Benutzer lochen. Das Material von Formeinsätzen und von Kolbenchip ist legierter Stahl Cr12MoV. Die Stanzmaschine vorher und nachher ausgerüstet mit justierbarer Führerrolle. (Führerrollenmaterial: Cr12MoV, Härte: HRC58º~60º) außerdem, es auch ausgerüstet mit einem Satz des Ersatzblatt- und Kolbenchips.

4.rapid, das materiellen Mechanismus einzieht
Es hat zwei Paare Zufuhren und erfordert zwei wird eine.
Klemme automatisch, Leistungsstärke: 2,2 Kilowatt, Reduzierer der Geschwindigkeit ZQ250, Handdrehungszusammendrücken

Länge-messendes Gerät 5.Photoelectric
Zahl: zwei Paare, geschnitten Länge: 4320mm, Längengenauigkeit <>

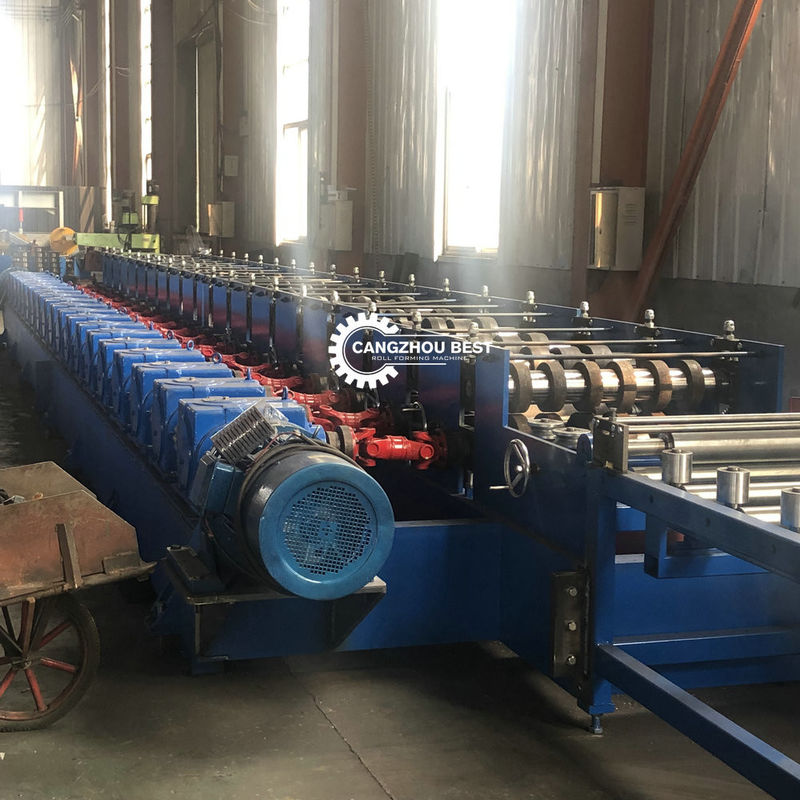

6. Hauptformungsmaschine
Diese Einheit umfasst 11 Gestaltungsprozesse mit unabhängiger offener Bogenstruktur.
Die mechanische Streubreite: 550mm.
Bogenmaterial: HT200, gemildert.
Die Spaltenquerschnittsgröße: 80 x 70, mit genügender Stärke und zuverlässiger Qualitätssicherung. Vertikale Zahlen der leitenden Rolle: 3
Rollendurchmesser der vertikalen leitenden Rolle: 80
Material: 40Cr Stahl-, gelöscht und gemildert.
Tragen der Art: Reparierte Oberfläche 7216, Regelung 32216, jedes hat 4.
Zahlen des Doppel-achsenGetriebes: 1
Zahlen des Einzelwellengetriebegehäuses: 9
Abgeschrägter Modul: M=9
Getriebematerial: HT200.
Wirtsenergie: 45KW r, elektromagnetische regulierende Geschwindigkeit,
Geschwindigkeitsreduzierer: ZQ650
Geschwindigkeitsverhältnis: 48,57
Benutzen Sie 1-Zoll-Doppelkette-Antrieb zwischen dem Getriebegehäuse; Universalkardanwelle zwischen den Rollenwellen und die Universalkardanwelleart is140-275. Benutzen Sie einen 1,5-Zoll-Doppelketten-Antrieb zwischen dem Geschwindigkeitsreduzierer.

Form 7.Forming
Ein Satz des Leitschienenplattenrollenformwerkzeugs mit zwei Wellen, entworfen und entsprechend dem nationalen Standard verarbeitet. Das Material ist GCr15 und die löschende Gesamthärte ist HRC58°~ 62°.

8.material, das Plattform empfängt
Rollenart Empfangsstation des Materials, 5m Länge, Stahl 6# geschweißt.

System 9.Control
System der gemeinsamen Regelung. Kann die Harmonie von verschiedenen Teilen der ganzen Fertigungsstraße manuell und Steuerung.

10.Others
Die Ausrüstungsgesamtleistung ist 78.9Kw, mit 30000mm * 4000mm Länge * Breite. Die maximale rollende Höhe ist 85mm, ist die maximale rollende Stärke 4.0mm, und die maximale Rollengeschwindigkeit ist 3 | 12m/min., das strukturelle Materialien des Schweißgerätsitzes die Bedingungen erfüllen müssen, Schweißen, muss bis zum nationalen Standard sein. Ausrüstung nach Rostreinigung sollte mit der speziellen umfassend bedeckenden Rostschutzstahlfarbe erstens beschichtet werden, und mit Überzieher der hohen Qualität dann beschichtet werden. Das drehende Teil sollte geteilt werden, indem man Farbe warnt.
